โปรแกรม CAM ฟรี สำหรับ CNC ใช้งานบนเบราว์เซอร์

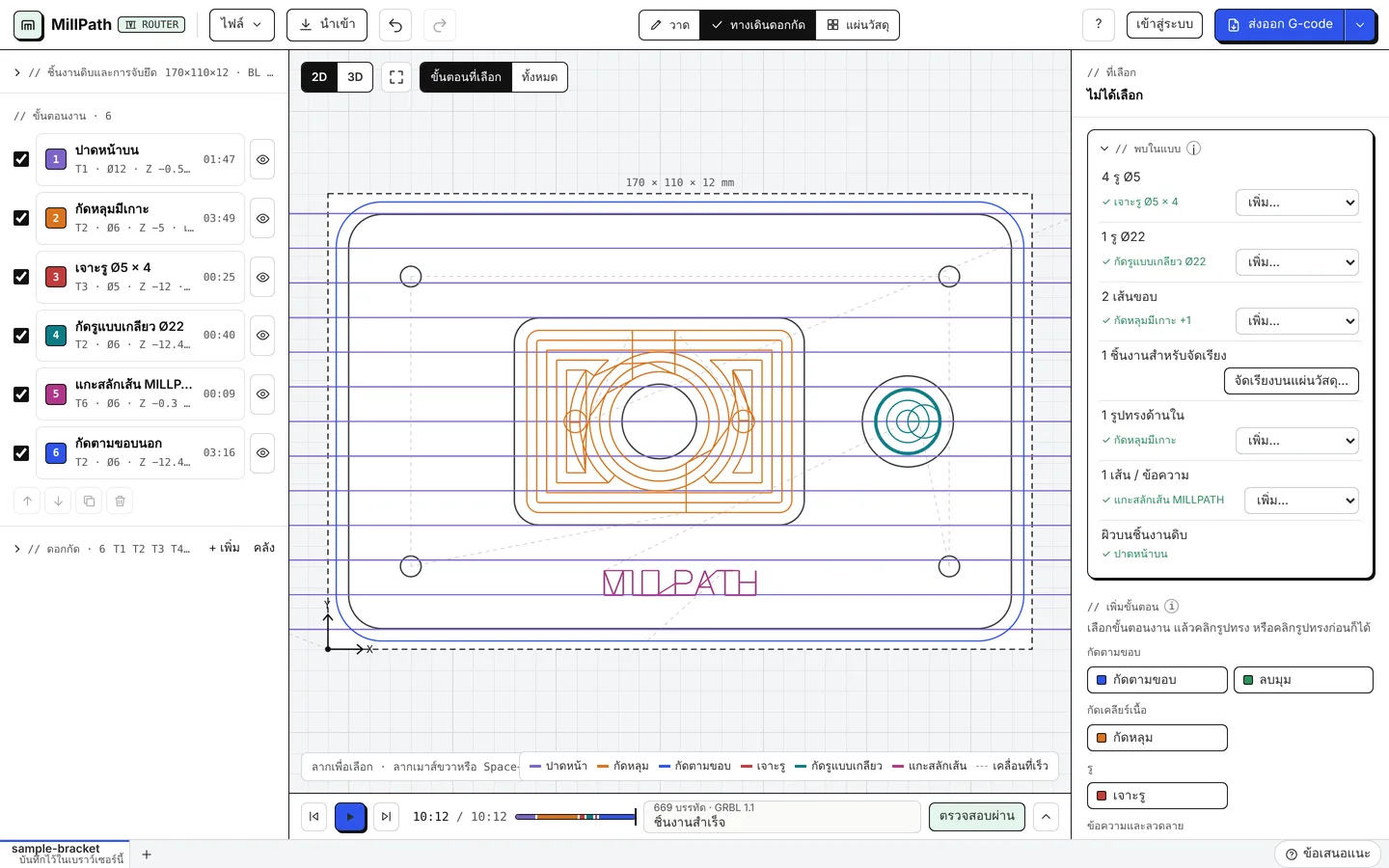

เมื่อก่อน “โปรแกรม CAM ออนไลน์” แทบเป็นแค่ของเล่น: กัดตามขอบได้ไม่กี่แบบ ไม่มีการจำลอง และได้ไฟล์ G-code ที่ไม่กล้าเอาไปรันจริง ตอนนี้ไม่ใช่แบบนั้นแล้ว เบราว์เซอร์คำนวณรูปทรง ทางเดินดอกกัด (Toolpath) และการจำลองเต็มรูปแบบได้บนคอมพิวเตอร์ของคุณเอง โดยไม่ต้องส่งแบบไปที่ไหนเลย บทความนี้สรุปว่าโปรแกรม CAM ฟรีแบบออนไลน์สำหรับงาน CNC ควรทำอะไรได้บ้าง และ MillPath ทำอย่างไร

โปรแกรม CAM ออนไลน์สำหรับ CNC ควรทำอะไรได้

• อ่านแบบและโมเดลของคุณได้ DXF และ SVG สำหรับงาน 2D ส่วน STEP, IGES, STL และ OBJ สำหรับงาน 3D MillPath อ่านได้ทั้งหมดในเบราว์เซอร์
• สร้างทางเดินดอกกัดที่ต้องใช้ สำหรับเครื่อง CNC Router และเครื่องกัด: กัดตามขอบ (Profile) พร้อมจุดยึด (Tabs) กัดหลุม (Pocket) กัดหยาบแบบ Adaptive เจาะรู กัดรูแบบเกลียว กัดเกลียว ลบมุม แกะสลักเส้น และแกะสลักร่องวี (V-Carve) สำหรับโมเดล 3D: กัดหยาบทีละระดับ และกัดละเอียด (ขนาน ตามระดับ Z ชันและลาด เก็บมุม กัดเก็บเนื้อที่เหลือ ระยะคลื่นคงที่ ก้นหอย) สำหรับเครื่องตัดพลาสม่าและเครื่องตัดเลเซอร์: ขั้นตอนงานตัดและมาร์ก พร้อมความกว้างรอยตัด (Kerf) ทางเข้า (Lead-in) และการเจาะนำ
• จำลองชิ้นงานดิบ ไม่ใช่แค่เส้นบนหน้าจอ แต่เป็นเนื้อวัสดุที่ถูกกัดออกทีละการเคลื่อนที่ จึงเห็นว่าเหลืออะไรอยู่
• ตรวจโปรแกรม MillPath เล่นซ้ำทุกไฟล์กับชิ้นงานดิบ ด้วยการตรวจที่แยกจากโค้ดที่สร้างทางเดินดอกกัด: เคลื่อนที่เร็ว (G0) เข้าไปในเนื้อวัสดุ กินลงตรงด้วยดอกกัดที่กินลงตรงไม่ได้ กัดเข้าไปในส่วนที่ขั้นตอนงานต้องเก็บไว้ และกัดลึกเลยใต้ชิ้นงานดิบ
• เขียน G-code ให้ตรงกับคอนโทรลเลอร์ มีโพสต์ (Post Processor) สำหรับ GRBL, Carbide Motion, Mach3/4, LinuxCNC, MASSO และอื่น ๆ รวมถึงคอนโทรลเลอร์พลาสม่าและเลเซอร์ และ G-code จะถูกอ่านกลับมาเทียบกับทางเดินดอกกัดก่อนดาวน์โหลด

ออนไลน์แปลว่าไฟล์ถูกอัปโหลดหรือเปล่า

ไม่ใช่สำหรับ MillPath ทางเดินดอกกัด การจำลอง และการตรวจสอบ ทำงานในเบราว์เซอร์ของคุณ โปรเจกต์เก็บไว้ในเบราว์เซอร์ ถ้ามีบัญชีก็เก็บไว้ในบัญชีได้ด้วย เพื่อเปิดจากคอมพิวเตอร์เครื่องอื่น

อะไรบ้างที่ฟรี

แพ็กเกจฟรีมีขั้นตอนงานครบทุกแบบ และส่งออก G-code ได้วันละ 2 ครั้ง แพ็กเกจ Hobby ($49 ต่อปี) ไม่จำกัดจำนวนการส่งออก แพ็กเกจ Pro ($89 ต่อปี) สำหรับงานเชิงพาณิชย์ และเพิ่มการจัดเรียงชิ้นงาน (Nesting) ส่วนอื่นทั้งหมด (การจำลอง การตรวจสอบ บทเรียน) เหมือนกันทุกแพ็กเกจ

ก่อนรัน G-code จากโปรแกรม CAM ใดก็ตาม

1. เลือกโพสต์ให้ตรงกับคอนโทรลเลอร์ที่ใช้จริง แล้วทดสอบคอนโทรลเลอร์แบบเดินลอย
2. ตั้งจุดศูนย์ชิ้นงานบนเครื่องให้ตรงกับตำแหน่งที่โปรแกรมกำหนด (MillPath แสดงแกนและจุดศูนย์ในมุมมอง 3D)
3. รันไฟล์แรกโดยปิดสปินเดิล และยกสูงเหนือชิ้นงานดิบสักไม่กี่มิลลิเมตร
4. อ่านผลตรวจสอบความปลอดภัย แล้วเปิดดูแต่ละปัญหาด้วยปุ่ม แสดง
