Comprobaciones y mensajes

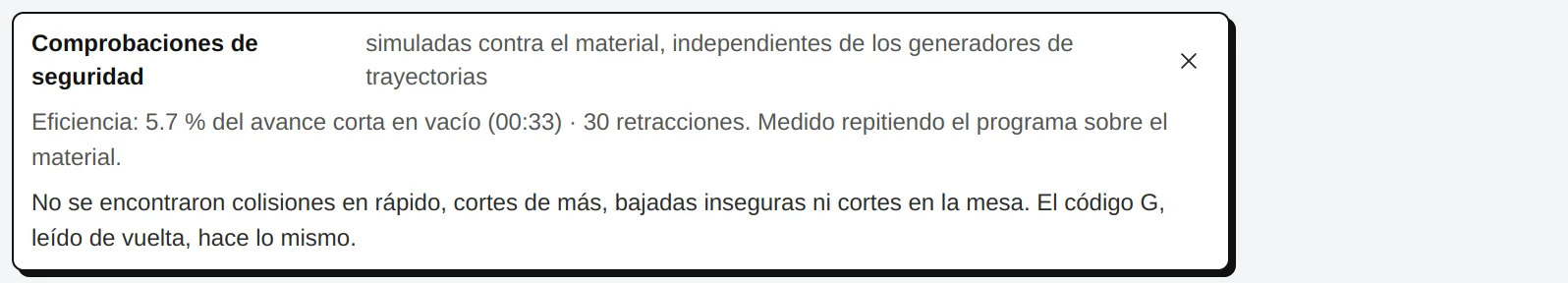

Cada vez que cambian las operaciones, MillPath simula las trayectorias y lee de vuelta el código G. Comprobaciones OK significa que no encontró ninguno de los problemas de abajo. Un número abre la lista; cada problema se puede mostrar en el dibujo, en el punto donde ocurre.
En la trayectoria
| Problema | Significa | Solución |
|---|---|---|
| Rápido dentro del material | Un movimiento rápido (G0) pasaría a través del material. | Sube la retracción o la altura de seguridad, o revisa la profundidad inicial. |
| Bajada con una herramienta que no puede | Una herramienta sin corte al centro baja en vertical dentro del material. | Usa una entrada en rampa, una herramienta con corte al centro, o pretaladra. |
| Corte de más | Un corte entra en material que la operación debe dejar (una pared, una isla, el sobrematerial). | Revisa el lado, el tamaño de la herramienta y las formas elegidas. |
| Bajo el material | Un movimiento baja del fondo del material, a la mesa o a la tabla de sacrificio. | Reduce la profundidad; un corte pasante solo necesita un poco más. |
En el archivo de código G (leído de vuelta)
| Mensaje | Significa |
|---|---|
| Sin G20 / G21 | El controlador usaría las unidades en las que quedó. |
| Corte con el husillo parado | Un movimiento de avance llega antes de encender el husillo. |
| Un avance que la trayectoria no usa | Un avance del archivo no coincide con ninguno de la trayectoria; casi siempre una unidad de avance equivocada (por segundo contra por minuto). |
| El archivo difiere de la trayectoria | Leído de vuelta, un corte o un rápido queda a más de 0,02 mm de la trayectoria comprobada. |
| Una palabra que la comprobación no lee | El postprocesador escribió algo que MillPath no puede seguir; revisa el postprocesador. |
Un postprocesador que falla la lectura de vuelta es un problema del post: compáralo con un archivo que funcione en tu máquina, o aprende el postprocesador.
Una operación que requiere atención
Una operación que no se puede calcular queda marcada en la lista, con el motivo en sus ajustes. Los casos comunes:
| Mensaje | Qué hacer |
|---|---|
| La herramienta es demasiado grande / pequeña | La forma es menor que la herramienta, o la herramienta demasiado pequeña para la operación (por ejemplo un mandrinado). |
| No es posible bajar | No hay espacio para entrar: usa una herramienta más pequeña o una rampa. |
| Puentes demasiado altos o anchos | Los puentes deben ser más bajos que la profundidad y caber en el contorno. |
| El mecanizado de restos necesita una herramienta anterior más grande | Elige la herramienta más grande usada antes. |
| Este postprocesador no admite roscado con macho | Usa Fresar rosca, o un controlador con roscado sincronizado. |
| El número de herramienta no sirve para el controlador | Por ejemplo MASSO acepta herramientas 1–100 para el husillo: renumera la herramienta. |
Avisos
- La pieza se suelta en la última pasada: un perfil libera la pieza sin puentes ni piel de cebolla. Añade puentes, usa piel de cebolla o sujétala de otra forma (tornillos, vacío).
- Material sin cortar: en la vista 3D, el gris muestra material que las operaciones dejan (por ejemplo esquinas menores que la herramienta). Añade mecanizado de restos con una herramienta más pequeña si importa.
Exportar con comprobaciones fallidas es posible tras confirmar; es tu decisión.
