Alturas y profundidades

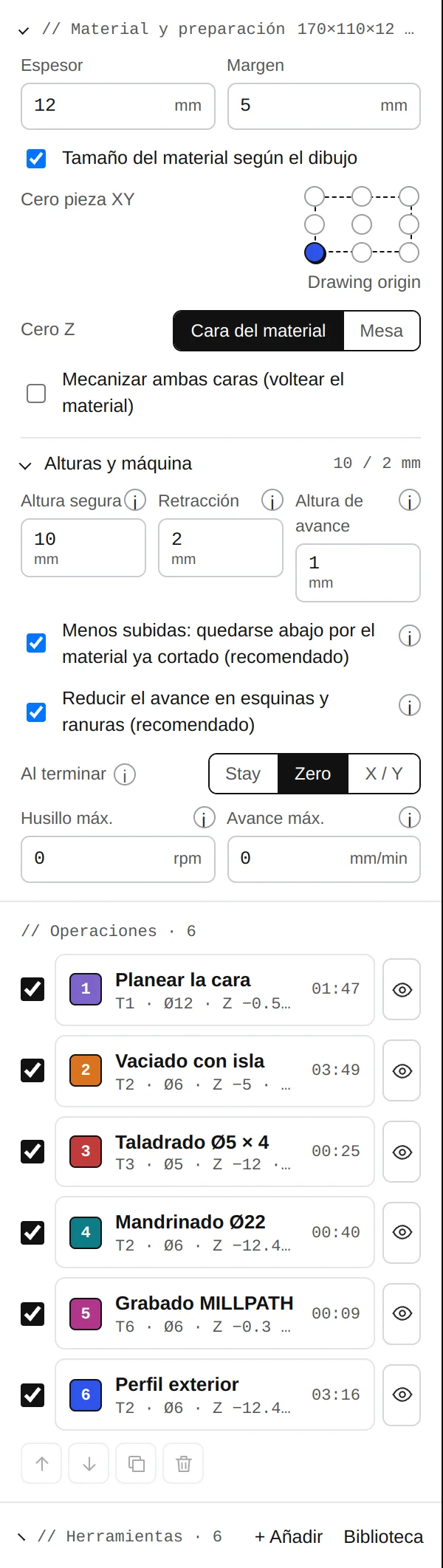

Ambos están arriba en el panel izquierdo. Material y preparación: espesor, margen alrededor del dibujo, tamaño del material según el dibujo, el cero pieza, el cero Z y el mecanizado por las dos caras. Alturas y máquina: seguridad, retracción, altura de avance, menos subidas (seguir abajo sobre material ya cortado) y, debajo, los límites de la máquina y dónde espera la herramienta al final.
Las alturas se miden desde el cero Z. Con el cero Z en la cara superior (por defecto), los cortes van por debajo de cero; con el cero Z en la mesa, la cara superior está a la altura del espesor.
| Altura | Para qué sirve |
|---|---|
| Seguridad | Rápidos entre operaciones, en los cambios de herramienta y al inicio y al final. Ponla por encima de bridas y prensas. |
| Retracción | Rápidos entre cortes de una misma operación: más baja que la de seguridad, menos tiempo en el aire. |
| Altura de avance | Las bajadas en rápido se detienen a esta distancia sobre la superficie que falta cortar; el resto va en avance, nunca en rápido dentro del material. |
| Profundidad inicial | (por operación) el corte empieza a esta distancia bajo la cara superior, cuando el material de arriba ya no está. |
| Alturas propias | (por operación) su propia seguridad y retracción, por ejemplo sobre una brida alta junto a un detalle. |
Profundidades
La profundidad es lo que corta una operación desde la cara superior. La profundidad de pasada la divide en pasadas. Un perfil de recorte baja un poco más que el material (0,4 mm por defecto) para que la pieza se suelte; las comprobaciones avisan si una profundidad llega a la mesa.
Al final del programa la herramienta sube a la altura de seguridad y espera donde elijas en Al final: sobre el último corte, en el cero pieza o en un X / Y.
