Primeros pasos

MillPath funciona en tu navegador: no hay nada que instalar. Esta página te lleva de abrirlo a un programa funcionando en tu máquina.

01 Abrir o dibujar DXF, DWG, SVG, medidas, un ejemplo 02 Operaciones haz clic en formas; Encontrado sugiere 03 Simular las comprobaciones hallan colisiones 04 Exportar tu post; o enviar (USB) 05 Ejecuta, cuéntanos primero en el aire, luego informa tu informe confirma el post para todos
Los cinco pasos: abrir o dibujar, operaciones, simular, exportar, ejecutar y contarnos.

0. Tus máquinas y unidades

La primera vez, MillPath pregunta qué máquinas tienes (Router, Fresadora, Plasma, Láser: una o varias) y si trabajas en milímetros o pulgadas. Desde entonces muestra solo tus máquinas. Cambia ambas cosas desde la etiqueta de la máquina junto al logo, o en tu cuenta.

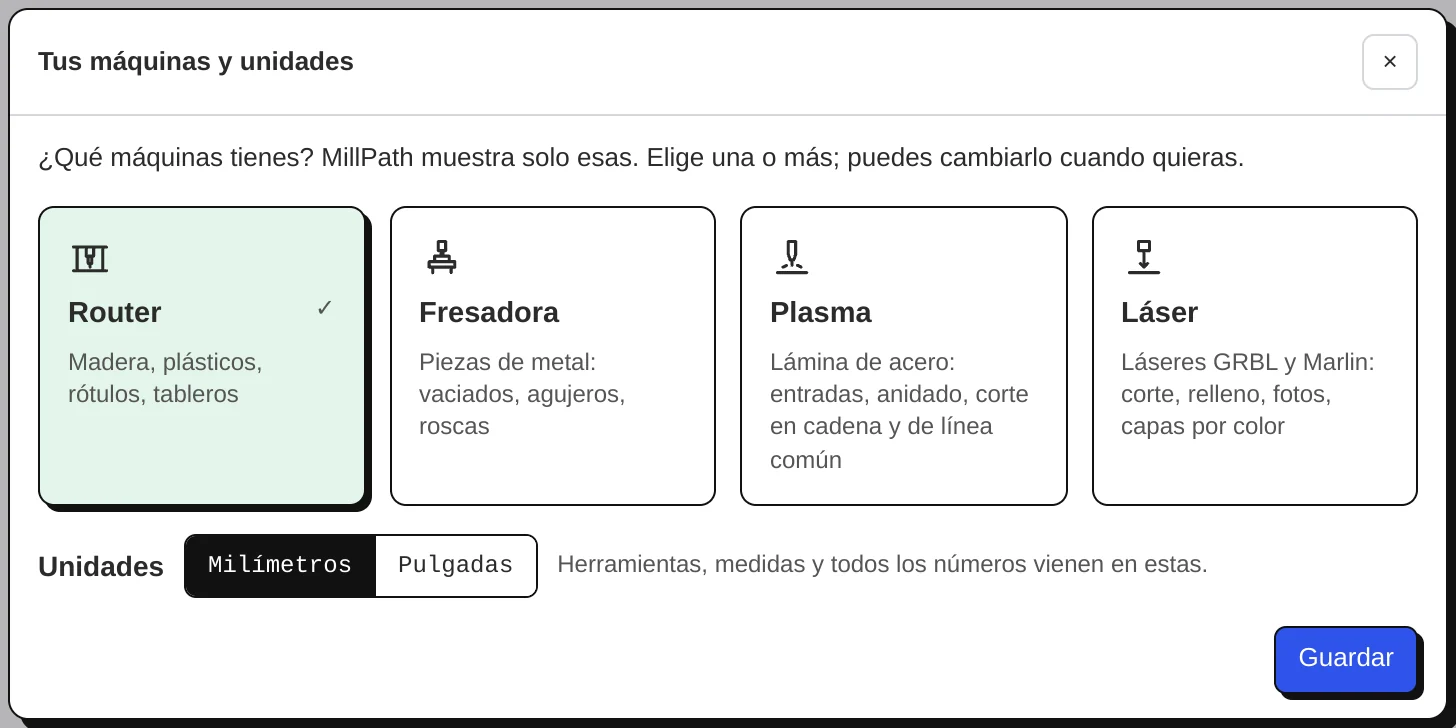

Tus máquinas y unidades: Router, Fresadora, Plasma, Láser; milímetros o pulgadas.
La primera vez: qué máquinas tienes y tus unidades.

1. Abre o dibuja una pieza

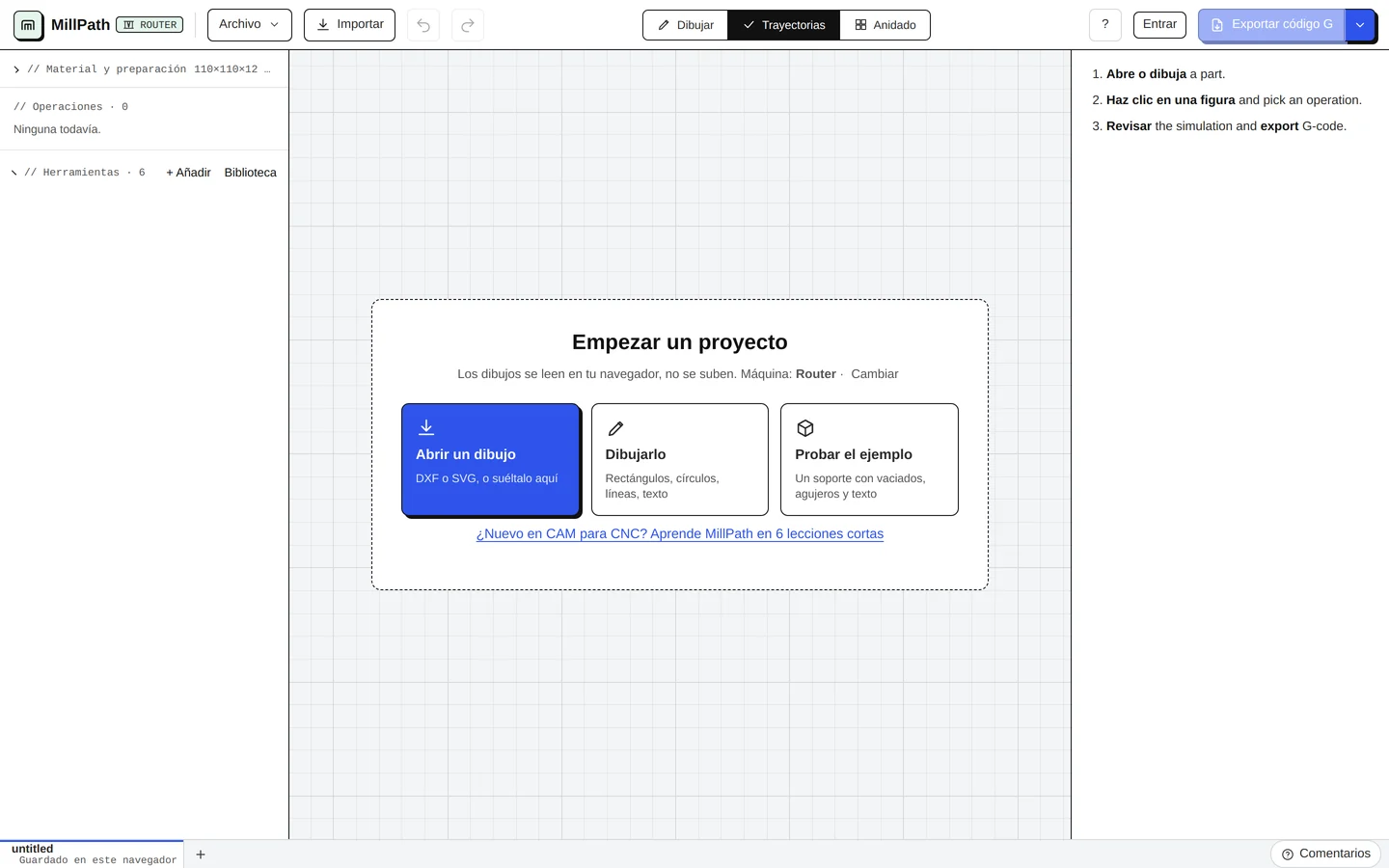

La pantalla de inicio: abrir un dibujo, dibujarlo o probar el ejemplo.
Un proyecto nuevo: abre un dibujo, dibújalo o prueba el ejemplo.
  • Importar un DXF, DWG (beta), SVG o una imagen para vectorizar. Los colores y capas del archivo vienen con él.
  • Archivo → Pieza a partir de medidas: una brida, una placa con agujeros, una cartela o una escuadra en L con unos pocos números.
  • Dibujar (arriba): rectángulos, círculos, líneas, texto y más, con referencias y cotas.
  • O empieza desde el ejemplo de la pantalla de inicio, o con una lección.

Define el material en Material y preparación: espesor, el cero pieza (qué esquina o el centro) y si el cero Z está en la cara superior o en la mesa.

2. Añade operaciones

En Trayectorias, haz clic en una forma y elige una operación, o deja que Encontrado en el dibujo sugiera una para cada grupo: agujeros para taladrar o mandrinar, contornos para recortar, texto para grabar. En un router: perfil, vaciado, taladro, mandrinado, grabado, tallado en V y más. En plasma y láser: corte, marcado, grabado de relleno y de imagen (Plasma, Láser).

Cada operación tiene su herramienta, profundidad y pasadas. Los avances y velocidades son valores de partida: compáralos con los del fabricante de la herramienta para tu material.

3. Simula y comprueba

Reproduce la simulación bajo el dibujo (2D o 3D). Las comprobaciones de seguridad se ejecutan con cada cambio: colisiones con bridas y material, cortes de más, material sin cortar, rápidos dentro del material y lo que escribe el postprocesador. Un Checks OK verde significa que no encontraron nada.

4. Exporta

Elige tu controlador con la flecha junto a Exportar código G (el postprocesador) y exporta. Descargar código G requiere una cuenta gratis: entra con Google o con tu correo (te enviamos un código de 6 cifras). Una máquina GRBL también puede funcionar directamente desde el navegador por USB.

5. Ejecútalo y cuéntanos cómo fue

¿Primera vez con MillPath en esta máquina? Haz antes la prueba del controlador, y ejecuta cada archivo nuevo en el aire (por encima del material) antes de cortar. Después de exportar, MillPath pregunta cómo funcionó el programa. Tu respuesta confirma el postprocesador para todos los que tienen tu controlador y da a una cuenta gratis más días de Pro.
