// Documentación

Prueba del controlador

Cada controlador lee el código G un poco distinto. La prueba del controlador es un programa corto para el postprocesador elegido que prueba lo que cambia entre ellos, en el aire: todos los movimientos quedan a Z+5 mm o más.

La flecha junto a Exportar código G → Comprobar este postprocesador → Prueba del controlador (en vacío)… muestra los pasos y descarga el archivo.

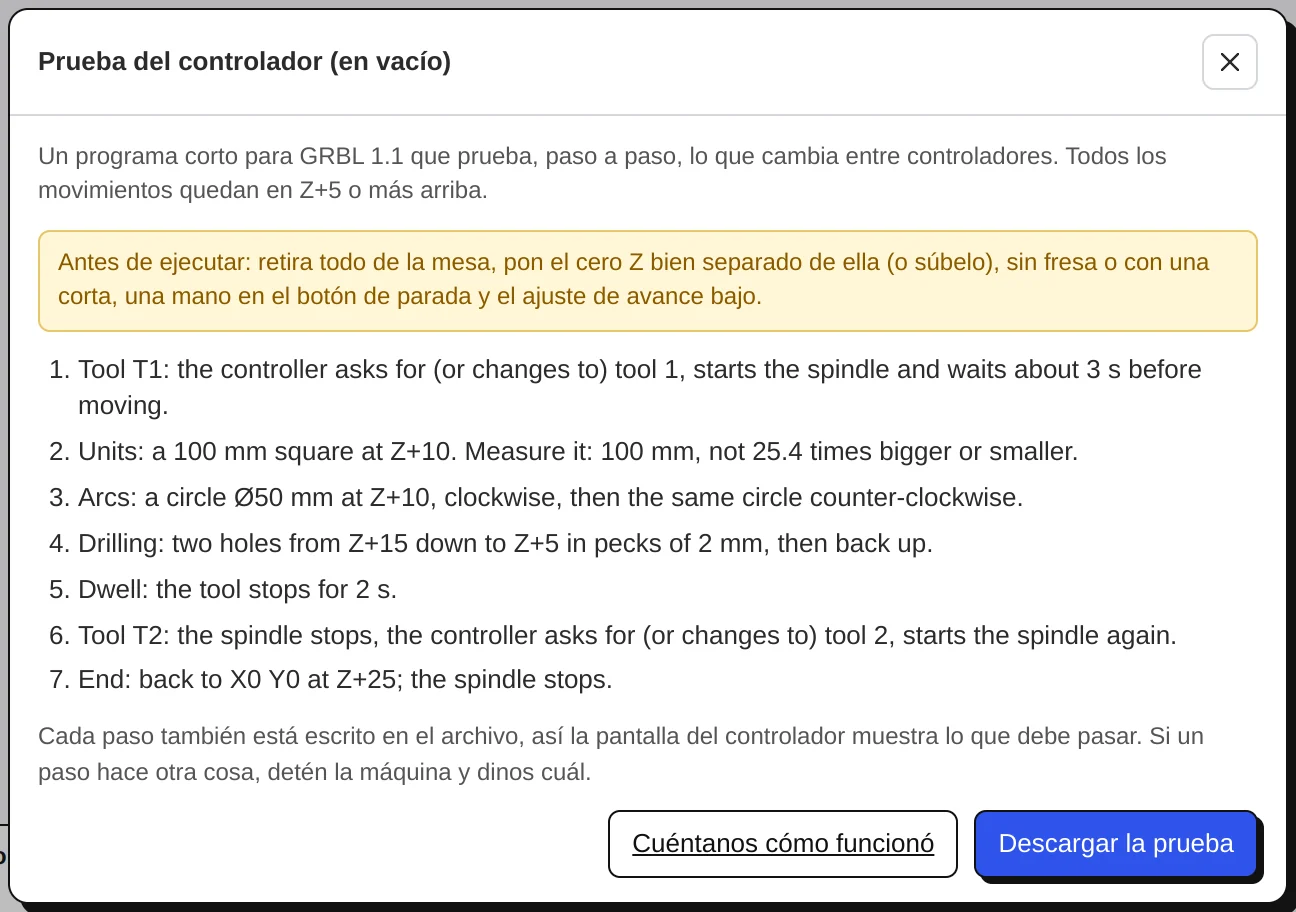

La ventana de la prueba del controlador: los pasos, la nota de seguridad, descargar la prueba.
la mesa: nada por debajo de Z+5 2 unidades: cuadrado de 100 mm 3 arcos: en ambos sentidos 4 taladrado por picoteo 1 herramienta 1 · 5 espera 2 s6 herramienta 2 · 7 origen
La prueba, en el aire: un cuadrado de 100 mm, círculos en ambos sentidos, taladrado por picoteo, una pausa y dos cambios de herramienta.

Antes de ejecutar

  • Quita todo de la mesa. Pon el cero Z bien por encima, o súbelo.
  • Sin fresa, o una corta. Una mano en el paro de emergencia y el avance reducido.

Los pasos

  1. Herramienta 1: el controlador pide (o cambia a) la herramienta 1, arranca el husillo y espera unos 3 s.
  2. Unidades: un cuadrado de 100 mm (4 in) a Z+10. Mídelo: no debe ser 25,4 veces mayor o menor.
  3. Arcos: un círculo en sentido horario y luego antihorario.
  4. Taladrado: dos agujeros de Z+15 a Z+5 por picoteo.
  5. Pausa: la herramienta se detiene 2 s.
  6. Herramienta 2: el husillo se detiene, el controlador pide la herramienta 2 y arranca otra vez.
  7. Fin: vuelve a X0 Y0 a Z+25.

Cada paso también va escrito en el archivo, así la pantalla del controlador muestra lo que debería pasar. Si un paso hace otra cosa, detén la máquina y dinos cuál.
