// Documentación

Dibujar y editar formas

Dibujar (arriba) dibuja y cambia las formas que usan las operaciones. Cada herramienta tiene una tecla. Los dibujos entran con Importar: DXF, DWG (beta: se lee en el navegador con GNU LibreDWG; textos, sombreados y cotas se omiten), SVG o una imagen para vectorizar.

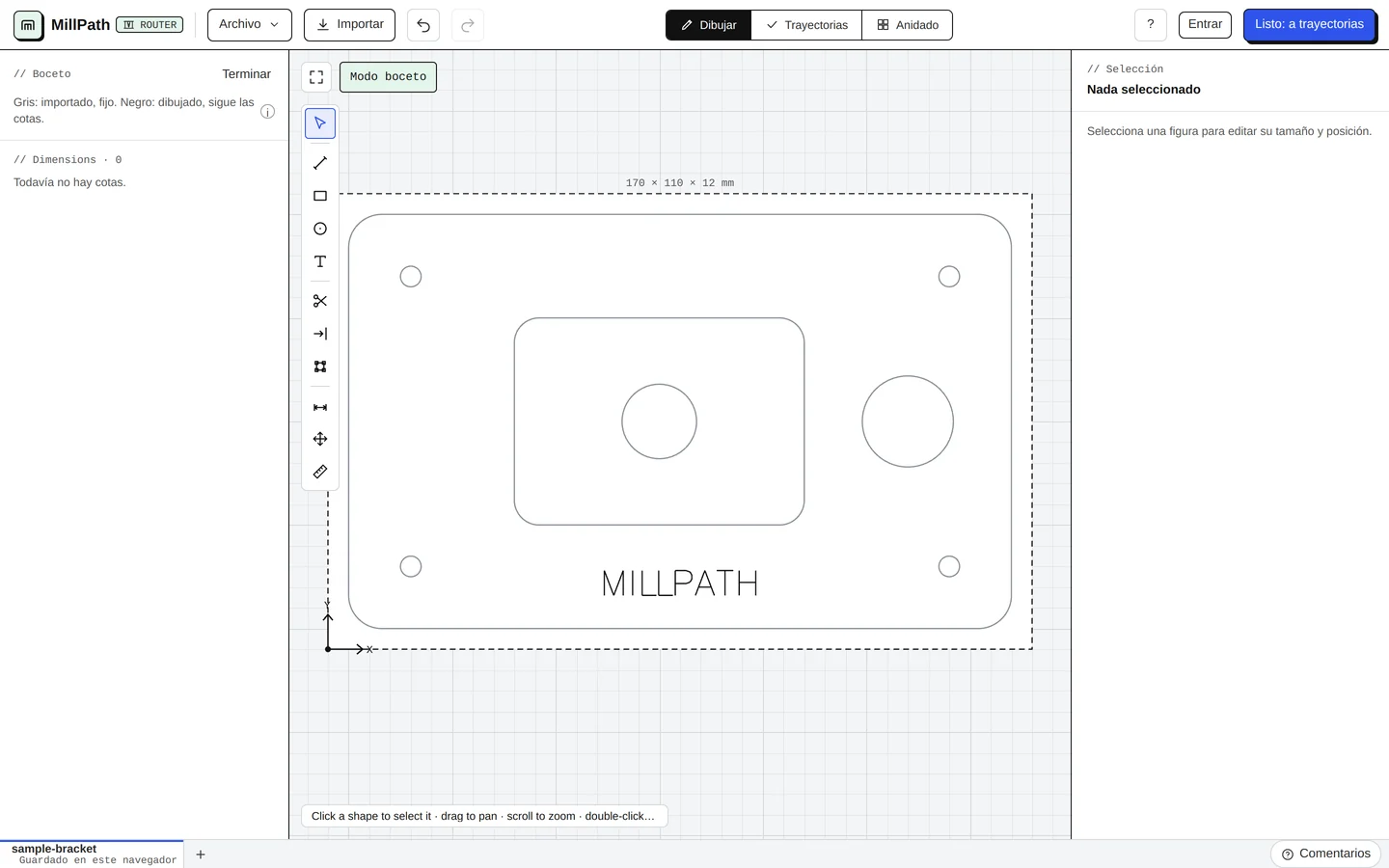

La vista Dibujar: las herramientas a la izquierda, el dibujo, la selección a la derecha. — Dibujar, arriba: las herramientas a la izquierda (cada una con su tecla), las formas, la selección a la derecha.

Seleccionar (V), Línea (L), Rectángulo (R), Círculo (O), Texto (X): dibuja con clics, o escribe medidas y distancias.
Recortar (T) y Extender (E): corta una línea hasta los cruces más cercanos, o alárgala hasta la siguiente curva.
Editar puntos (N): haz clic en una línea o un contorno y arrastra sus puntos (se ajustan a los puntos de otras formas y a la cuadrícula; mantén Alt para no ajustar); doble clic en un borde añade un punto, en un punto lo borra. Un contorno con muchísimos puntos (una curva de un archivo) se simplifica antes: Simplificar puntos en Editar lo deja dentro de 0,05 mm con muchos menos puntos; Círculo a puntos convierte un círculo en un contorno de 72 puntos.
Cota (D), Mover / copiar (M), Medir (Q): medidas que se mantienen tras otros cambios, mover y copiar, y medir.

Pieza a partir de medidas

Archivo → Pieza a partir de medidas… dibuja una pieza común con unas medidas: una brida o arandela, una placa con agujeros, una cartela o una escuadra en L. Avisa cuando las medidas no funcionan (un agujero que corta el borde, agujeros que se tocan) y añade la pieza junto a lo dibujado, como formas normales. Ver Piezas, costos y cotizaciones.

Editar (formas seleccionadas)

Con formas seleccionadas, en Dibujar, y en plasma y láser también en Trayectorias, Editar ofrece redondear esquinas y, con dos o más formas cerradas: Unir (un contorno alrededor), Restar (la primera seleccionada menos las otras), Intersecar (solo donde se solapan), Excluir (donde no se solapan) y Cortar en piezas (cada solape su propia pieza, para rellenos de varios colores e incrustaciones). Los contornos nuevos conservan la capa y el color de la primera forma.

Texto sobre una trayectoria

Selecciona un texto (de una línea o de contorno) y una línea, un contorno o un círculo, y pulsa Poner el texto en la trayectoria: el texto se curva a lo largo de ella. A lo largo lo mueve desde donde lo pone su alineación; Otro lado lo pone del otro lado (fuera de un círculo en lugar de dentro). Enderezar lo devuelve. El texto guarda una copia de la trayectoria, así puedes borrar la forma.

Texto variable (números de serie)

En un texto de una línea, {n} graba un número de serie, {n:3} el mismo con 3 cifras (007) y {date} la fecha de hoy. El dibujo muestra el patrón; el programa graba los valores. Selecciona el texto para fijar el siguiente número y el paso; con Avanzar tras cada exportación o envío, cada exportación usa el siguiente número.
