Plasma

Con Plasma como máquina, las operaciones son Corte (de lado a lado, con el kerf) y Marcado (un trazador, o la antorcha a baja corriente donde el postprocesador puede marcar). No hay profundidad: la antorcha corta de lado a lado.

Kerf, perforación y entradas

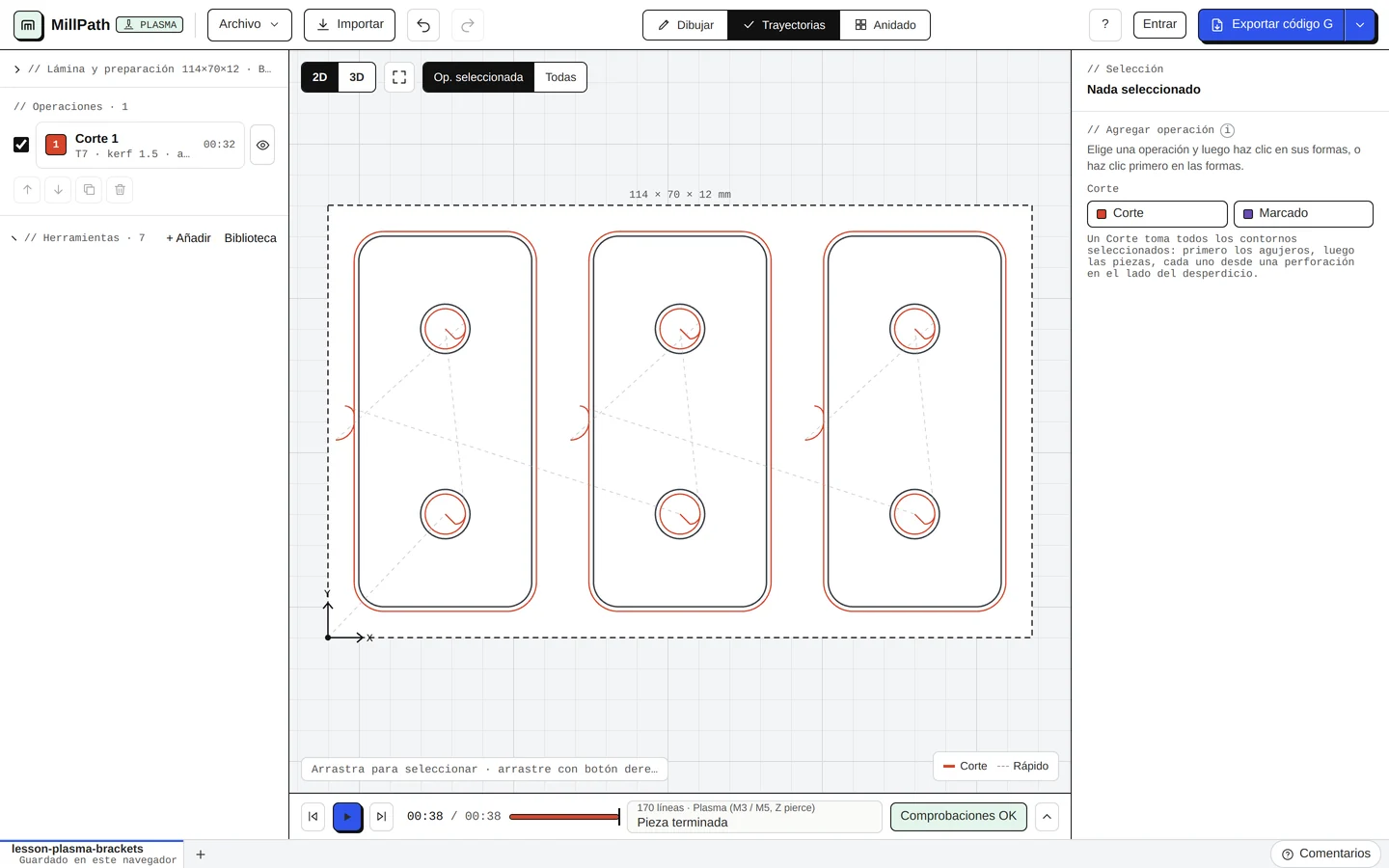

Las piezas se cortan por fuera de su línea, los agujeros por dentro; la perforación siempre del lado del desecho, con una entrada hasta la línea.

La antorcha perfora en el desecho y llega a la línea con una entrada (un arco o una recta), así la marca de la perforación no queda en la pieza. MillPath corta los agujeros antes que la pieza que los rodea y elige el lado de cada contorno: fuera en las piezas, dentro en los agujeros. Los agujeros pequeños empiezan en su centro, más lento, con el control de altura fijo.

Todos los ajustes de un Corte

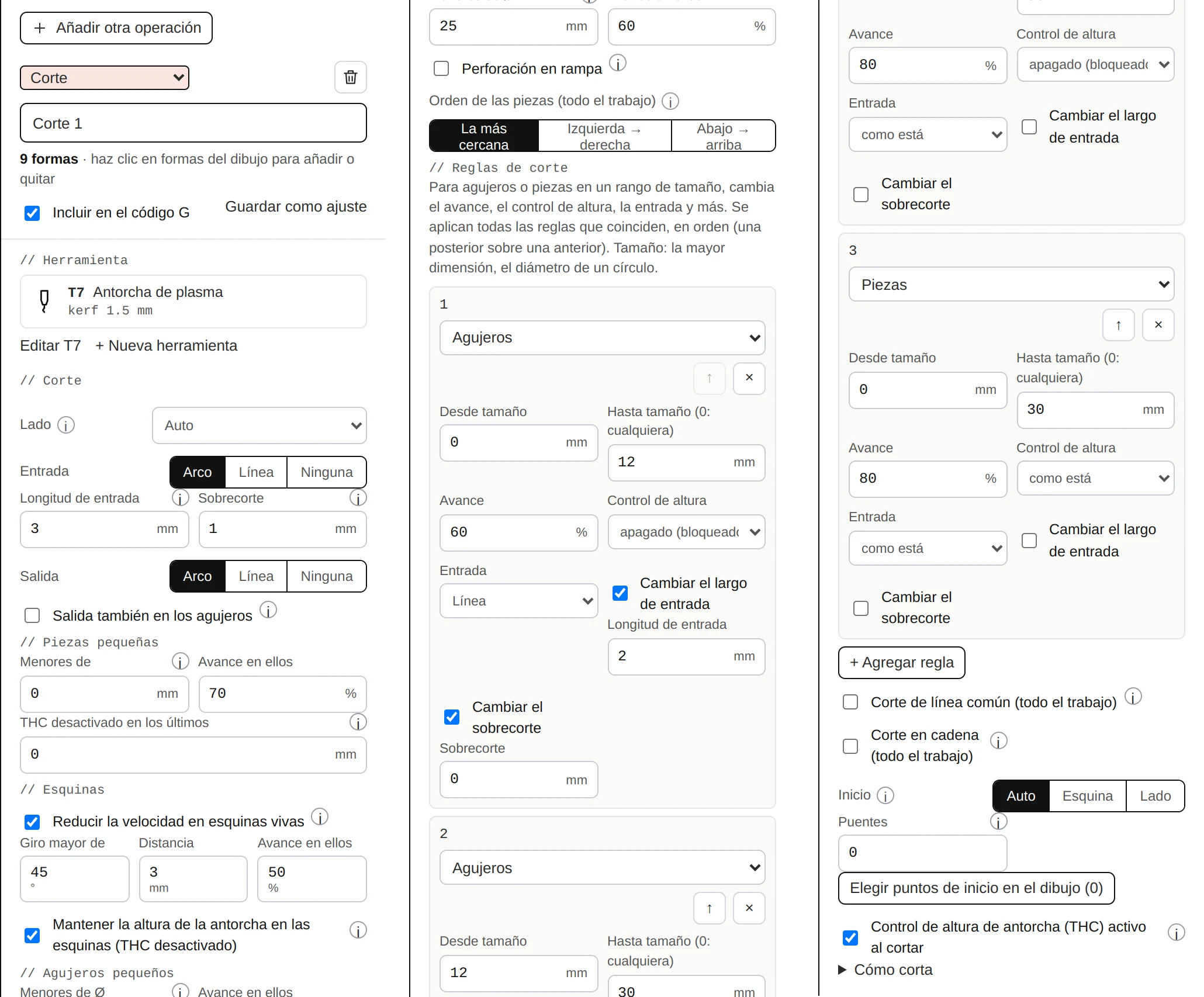

Todos los ajustes de una operación de Corte de plasma, en tres columnas. — Un Corte, de arriba abajo (lee las columnas de izquierda a derecha).

Ajuste	Qué hace
Lado	Auto: los contornos se cortan por fuera y los agujeros por dentro, así la pieza mantiene su medida (medio kerf fuera de la línea). Fuera, Dentro o Sobre para forzar un lado.
Entrada / salida	Arco, Línea o Ninguna: cómo llega la antorcha a la línea y cómo la deja.
Longitud de entrada	La perforación se hace a esta distancia del contorno, del lado del desecho, para que su cráter no quede en la pieza. Se acorta sola donde un agujero o una pieza cercana deja menos espacio.
Sobrecorte	Sigue cortando un poco más allá del inicio para que el final se una limpio.
Salida también en agujeros	Desactivado: los agujeros terminan solo con el sobrecorte. Cuando el corte pasa su inicio el sobrante puede caer; una salida no cortaría nada y el control de altura podría bajar.
Piezas pequeñas: menores que, avance ahí	Las piezas cuyo lado mayor es menor se cortan más lento y con el control de altura apagado (una pieza pequeña puede inclinarse al soltarse).
THC apagado en los últimos	Control de altura apagado esta distancia antes de terminar cada contorno: al cerrarse el corte la pieza o el sobrante puede moverse y la antorcha lo seguiría. 0 = apagado.
Más lento en esquinas agudas	Donde el contorno gira más que el ángulo, corta más lento desde la distancia antes hasta después de la esquina.
Mantener la altura en esquinas	La tensión del arco sube al bajar la velocidad y un control de altura que la siguiera bajaría contra la lámina.
Agujeros pequeños: menores que Ø, avance ahí	Los agujeros por debajo de este diámetro se perforan en su centro, más lento y con el control de altura apagado. 0 = apagado.
Perforación en rampa	Perfora a la altura de perforación y baja a la de corte a lo largo de la entrada, no en vertical: menos metal fundido sale despedido hacia la antorcha.
Orden de piezas (todo el trabajo)	La más cercana, o por franjas (izquierda → derecha, abajo → arriba): el calor y las piezas ya sueltas quedan detrás de la antorcha. Los agujeros siempre antes que la pieza que los rodea.
Reglas de corte	Para agujeros o piezas de un rango de tamaños: cambian el avance, el control de altura, la entrada y más. Se aplica cada regla que coincide, en orden. «Reglas típicas de plasma» rellena un conjunto para empezar.
Corte de línea común (todo el trabajo)	Las piezas anidadas a un kerf de distancia comparten el corte entre ellas: cada borde compartido se corta una vez.
Corte en cadena (todo el trabajo), enlace más largo	La antorcha sigue encendida de una pieza a la siguiente, a través del desecho (nunca de una pieza), cuando el enlace es corto: una perforación en lugar de una por pieza.
Inicio	Dónde empiezan los contornos si no se elige un punto: Auto, Esquina o Lado. «Elegir puntos de inicio en el dibujo» los fija a mano.
Puentes, ancho del puente	Pequeñas uniones sin cortar alrededor de cada pieza, para que quede en la lámina hasta que la saques.
Control de altura (THC) durante el corte	Se escribe solo si el postprocesador tiene palabras de THC (QtPlasmaC, o aprendidas del archivo de tu mesa). Apagado en agujeros pequeños y al final de cada contorno.

Tablas de corte y prueba de kerf

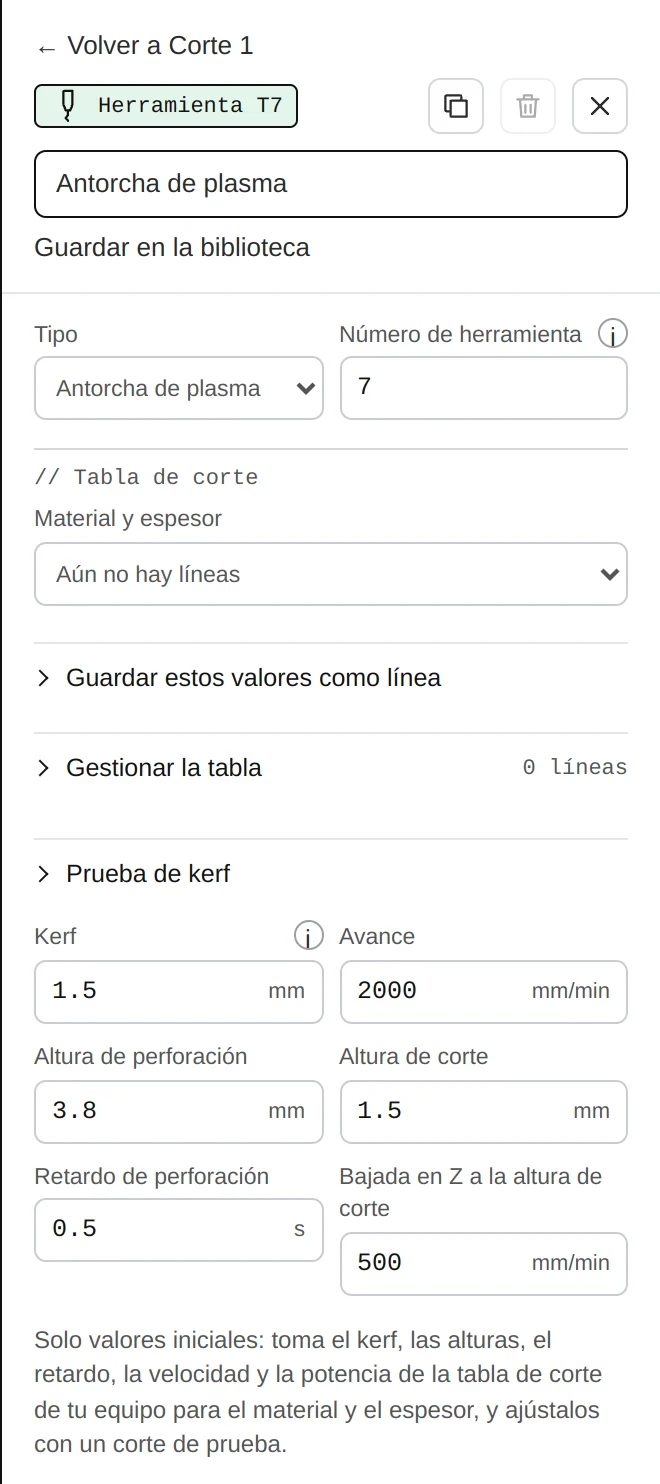

La antorcha de plasma: la tabla de corte, guardar estos valores como línea, gestionar la tabla, la prueba de kerf.

Edita la antorcha desde la operación (Editar T7). En la herramienta, la tabla de corte guarda tus valores por material y espesor: kerf, avance, corriente, altura y tiempo de perforación, altura de corte. Elige una línea y sus valores pasan a la herramienta. Guardar estos valores como línea guarda lo que ajustaste; Gestionar la tabla lista, edita e importa líneas (CSV). La prueba de kerf añade un cuadrado de 20 mm con un agujero de 10 mm: mídelos y MillPath te dice el kerf.

Reglas de corte

Cada contorno se compara con las reglas en orden; se aplica cada regla que coincide, la última por encima de la anterior.

Menos perforaciones, menos recorrido

Corte en cadena: la antorcha sigue encendida de una pieza a la siguiente a través del desecho cuando el enlace es corto.
Corte de línea común: las piezas anidadas a un kerf comparten el corte entre ellas.
Recorrido sobre piezas cortadas: la antorcha sube solo sobre piezas y agujeros ya cortados; con un postprocesador sin Z, los rodea.

Postprocesadores

LinuxCNC QtPlasmaC (con sus números de material), Langmuir FireControl, Mach3 / Mach4 plasma y otros: ver Controladores. Ejecuta los archivos nuevos primero en el aire.
