Güvenlik kontrolleri ve mesajlar

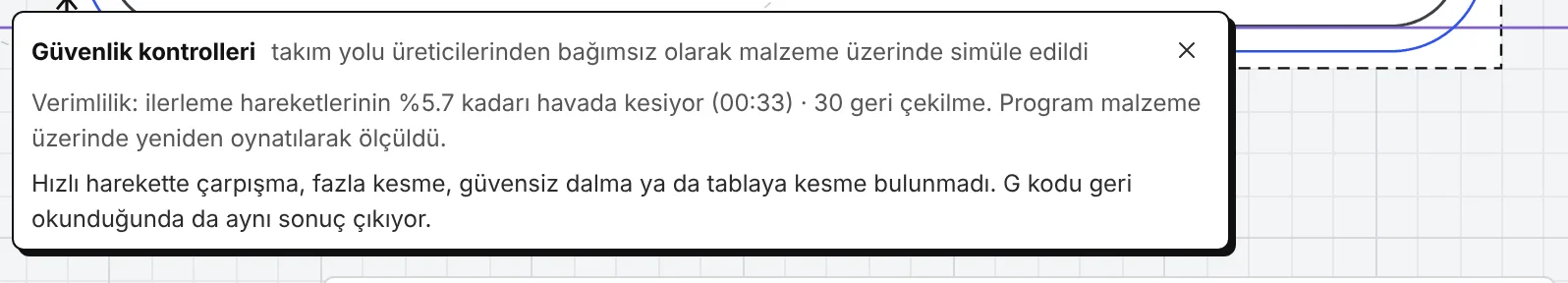

Operasyonlar her değiştiğinde MillPath takım yollarını simüle eder ve G kodunu geri okur. Kontroller tamam, aşağıdaki sorunlardan hiçbirinin bulunmadığı anlamına gelir. Bir sayı görünüyorsa tıklayınca liste açılır; her sorunu çizimde, oluştuğu noktada gösterebilirsiniz.
Takım yolunda
| Sorun | Anlamı | Çözüm |
|---|---|---|
| Malzemeye hızlı hareket | Bir hızlı hareket (G0) malzemenin içinden geçecek. | Geri çekilme veya emniyet yüksekliğini artırın ya da başlangıç derinliğini kontrol edin. |
| Dalamayan takımla dalma | Merkezden kesmeyen bir takım malzemeye dik dalıyor. | Rampa ile dalma kullanın, merkezden kesen bir takım seçin ya da önce delik delin. |
| Fazla kesme | Bir kesim, bu operasyonun bırakması gereken malzemeye giriyor (bir duvar, bir ada, işleme payı). | Kesim tarafını, takım çapını ve seçili şekilleri kontrol edin. |
| Malzemenin altında | Bir hareket malzemenin alt yüzünden aşağı, tablaya veya kurban tablaya iniyor. | Derinliği azaltın; boydan boya kesim için biraz fazlası yeterlidir. |
G kodu dosyasında (geri okuma)
| Mesaj | Anlamı |
|---|---|
| G20 / G21 yok (ya da birim koruması yok) | Kontrol ünitesi, en son hangi birimde kaldıysa onu kullanır. |
| İş mili dururken kesme | İş mili açılmadan önce bir ilerleme hareketi geliyor. |
| Takım yolunun kullanmadığı bir hız | Dosyadaki bir ilerleme, takım yolundaki hiçbir ilerlemeyle eşleşmiyor; çoğu zaman yanlış ilerleme birimi (dakika başına yerine saniye başına). |
| Dosya takım yolundan farklı | Geri okunduğunda bir kesme veya hızlı hareket, kontrol edilen takım yolundan 0,02 mm'den fazla sapıyor. |
| Kontrolün okuyamadığı bir kod | Post, MillPath'in takip edemediği bir şey yazmış; postu kontrol edin. |
Geri okumadan geçemeyen bir post, post sorunudur: tezgâhınızda çalışan bir dosyayla karşılaştırın ya da postu öğretin.
İlgilenmeniz gereken bir operasyon
Hesaplanamayan bir operasyon listede İlgilenmeniz gerekiyor olarak işaretlenir; nedeni operasyonun ayarlarında yazar. Sık görülenler:
| Mesaj | Ne yapmalı |
|---|---|
| Takım çok büyük / çok küçük | Şekil takımdan küçük ya da takım bu operasyon için çok küçük (örneğin helisel delik). |
| Dalma mümkün değil | Girecek yer yok: daha küçük bir takım veya rampa kullanın. |
| Köprüler çok yüksek veya çok geniş | Köprüler derinlikten alçak olmalı ve dış hatta sığmalı. |
| Artık malzeme işleme daha büyük bir önceki takım ister | Önceden kullanılan büyük takımı seçin. |
| Bu post kılavuz çekmeyi desteklemiyor | Diş frezeleme kullanın ya da senkron kılavuz çekme yapabilen bir kontrol ünitesi. |
| Takım numarası kontrol ünitesine uymuyor | Örneğin MASSO iş mili için 1 ile 100 arası takım numarası kabul eder: takımı yeniden numaralandırın. |
Uyarılar
- Parça son pasoda serbest kalıyor: bir profil, parçayı köprü veya soğan kabuğu olmadan kesip ayırıyor. Köprü ekleyin, soğan kabuğu kullanın ya da parçayı başka bir yolla tutun (vida, vakum).
- Kesilmemiş malzeme: 3D görünümde gri renk, operasyonların bıraktığı malzemeyi gösterir (örneğin takımdan küçük köşeler). Önemliyse daha küçük bir takımla artık malzeme işleme ekleyin.
Kontrollerden geçmeyen bir programı onay verdikten sonra dışa aktarabilirsiniz; karar sizindir. Bkz. Safety (güvenlik).
