// Belgeler

Takımlar ve ilerlemeler

Takım tipleri

Tip	Ne için
Düz uçlu parmak freze	Profil, cep boşaltma, adaptif kaba işleme, artık malzeme işleme, helisel delik, yüzey frezeleme. Çap ve ağız sayısı; dik dalabiliyorsa “Merkezden kesen”.
Köşe radyuslu freze	Köşesi radyuslu bir düz uçlu parmak freze: 3D kaba işleme ve bitirme; köşeleri keskin bir frezeden daha dayanıklıdır.
Küresel uçlu freze	Yuvarlak tabanlar ve iç radyuslar, 3D bitirme.
Matkap ucu	Matkap çapında delikler. Uç açısı (genelde 118°), boydan boya deliklerde ucun boyunu belirler.
Pah frezesi	Pah kırma ve havşa. Açı ve uç çapı.
V freze	V oyma, gravür, havşa. Açı (60°, 90°…) ve uç çapı.
Diş frezesi	Diş frezeleme (tek profil).
Kılavuz	Senkron kılavuz çekme yapabilen kontrol ünitelerinde (LinuxCNC) kılavuz çekme.
Radyus frezesi	Kenar yuvarlama. Radyus ve uç (küçük taraf) çapı.

Takım ekleme

Yeni takım (takım listesinin altında ya da bir operasyonda + Yeni takım) önce bunun ne tür bir takım olduğunu sorar, her birinin resmiyle. Bir operasyondan açtığınızda o operasyona uyan tipler önce gelir ve yeni takım operasyona atanır. Bir tip seçmeden hiçbir şey eklenmez.

Düzenleyici, siz yazdıkça takımı ölçekli çizer: çap, köşe radyusu veya açı, kesme boyu ve tutucu girildiyse tutucunun altındaki sarkma boyu. MillPath'in verdiği bir ad (Ball 6 mm 2F) ölçüyle birlikte değişir; sizin yazdığınız ad olduğu gibi kalır. Çoğalt, benzer bir takım yapmak için takımı kopyalar.

Operasyonun takımını seçme

Operasyon, takımını resimli bir kart olarak gösterir. Karta tıklayın ve operasyona uyan takımlardan birini seçin; diğerleri uygun değil diye listelenir. Bir kesim takımın kesme boyundan derine iniyorsa operasyon bunu söyler.

Bulunanlar için seçilen takımlar

Bir çizim açıldığında Çizimde bulunanlar deliklerini, dış hatlarını, kanallarını, iç şekillerini ve yazılarını listeler; her birinin altında önerinin kullanacağı takım yazar. MillPath bunu projenin takımlarından ve takım kütüphanenizden seçer:

Bir delik, projeden ya da kütüphanenizden tam o çapta bir matkap alır.
Cep, kanal ya da iç kesim, şekle sığan en büyük parmak frezeyi alır; ağız boyu girilmişse derinliğe yetecek uzunlukta olanı. Dış hat 12 mm'ye kadar bir parmak freze, malzemenin üst yüzeyi en büyük düz takımı (yüzey frezeniz), pahlar pah frezesi ya da V ucu alır.

Takımlarınızdan hiçbiri uymazsa (o çapta matkap yoksa, yeterince küçük parmak freze yoksa) MillPath yaygın ölçüde yeni bir takım oluşturur; ilerlemelerini size en yakın benzer takımdan alır, projeye ekler ve bunu bildirir. Satır, uygulamadan önce bunu sarı renkle gösterir. İlerlemelerini kontrol edin; o takım elinizde varsa kütüphanenize kaydedin.

Projede henüz olmayan bir kütüphane takımı, kütüphanedeki numarası ve ilerlemeleriyle projeye eklenir ve mesajda hangisi olduğu yazar. Kütüphanede gerçek takımlarınız ne kadar çoksa seçim o kadar doğru olur. Kütüphane boşken panel bunu hatırlatır.

Takım ayarları

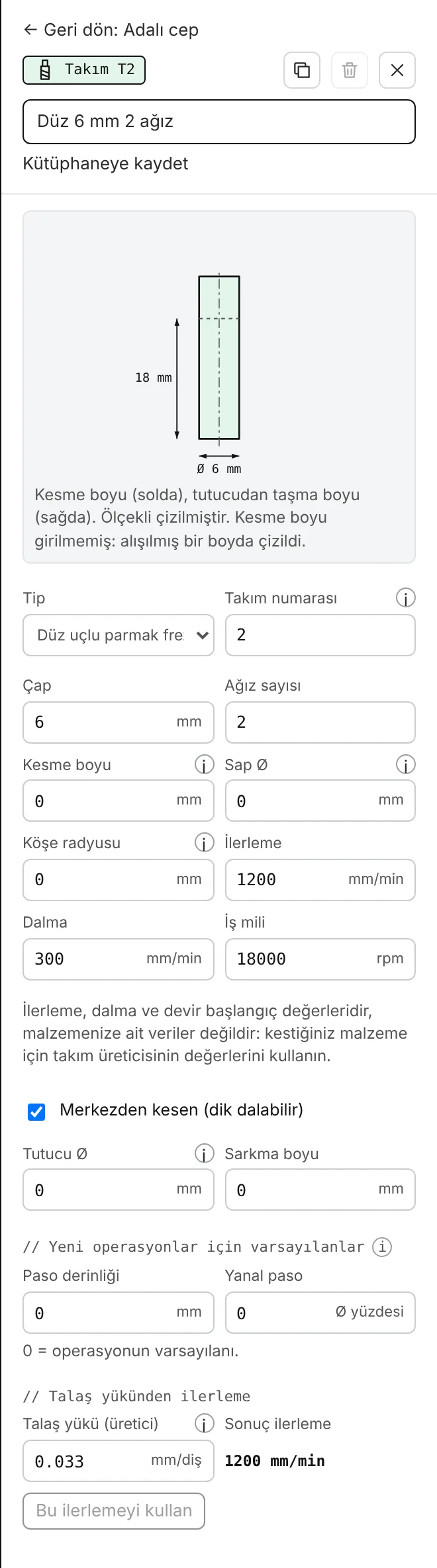

Takım düzenleyici: ad, ölçekli takım çizimi, tip, numara, çap, ağız sayısı, boylar, ilerleme, dalma ve iş mili.

Bir takımı operasyonundan (T2 düzenle) ya da takım listesinden düzenleyin. Çizim takımı ölçekli gösterir: solda kesme boyu, sağda tutucudan sarkma boyu. Kütüphaneye kaydet takımı tüm projeler için saklar. Ayarlar:

Takım numarası: G koduna yazılan T numarası; takımın tezgâhınızdaki yeriyle aynı olmalı. Değiştirdiğinizde bu takımı kullanan operasyonlar da güncellenir.
Kesme boyu ve sap çapı: çizim ve derinlik uyarısı için (isteğe bağlı).
Tutucu çapı ve sarkma boyu: ikisi de girilince güvenlik kontrolleri tutucunun duvarlara çarpıp çarpmadığına da bakar.
Çap, ağız sayısı; uçlu takımlarda uç açısı ve uç çapı.
İlerleme, dalma, iş mili: kesme ilerlemesi, dalma ilerlemesi ve devir (dev/dk).
Paso derinliği ve yanal paso: bu takımın varsayılan değerleri. Yeni bir operasyon ya da bu takıma geçirilen bir operasyon bu değerleri alır.
Bu takımı ve ilerleme değerlerini tüm projeler için sakla: takımı kütüphanenize koyar.

Talaş yükünden ilerleme

Takım üreticisi bir talaş yükü (diş başı ilerleme, fz) verir: belirli bir malzeme ve takım çapı için her ağzın alması gereken talaş kalınlığı. İlerleme buradan çıkar:

Talaş yükünden ilerleme: devir çarpı ağız sayısı çarpı her dişin bir turda kestiği talaş.

Örnek: 18.000 dev/dk'da dönen 6 mm, 2 ağızlı bir parmak freze, diş başı 0,05 mm talaş yüküyle: 18.000 × 2 × 0,05 = 1.800 mm/dk. İnç ile: 18.000 dev/dk'da 1/4" 2 ağızlı freze, diş başı 0,002" ile 72 inç/dk verir.

Takım düzenleyicide // Talaş yükünden ilerleme bu hesabı yapar, Bu ilerlemeyi kullan da uygular. Talaş çok ince olursa takım sürtünür ve yakar; çok kalın olursa takım kırar. Malzemeniz için takım üreticisinin değerinden başlayın, emin değilseniz düşürün.

Başlangıç değerleri

MillPath'in hazır getirdiği takımlar, başlangıç değerleri olan örneklerdir; sizin malzemenizin verisi değildir. Bunları kendi takımlarınız ve takım üreticinizin değerleriyle değiştirin. Ayrıca bkz. Safety (güvenlik).

Kütüphane ve hazır ayarlar

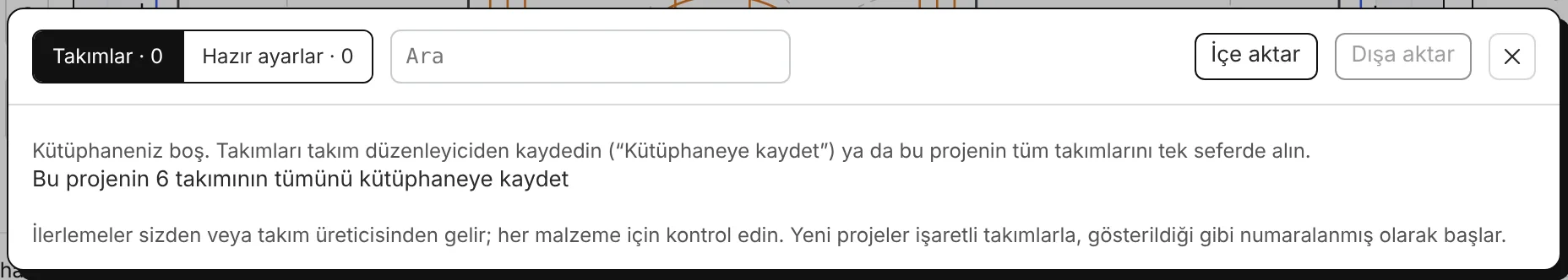

Takım kütüphanesi: takımlar ve hazır ayarlar, arama, içe ve dışa aktarma.

Kütüphane, takımlarınızı her yeni proje için saklar. Bir hazır ayar, bir operasyonun ayarlarını takımıyla birlikte kaydeder (operasyonda Ön ayar olarak kaydet); böylece başka işlerde tekrar kullanırsınız.
