Şekil çizme ve düzenleme

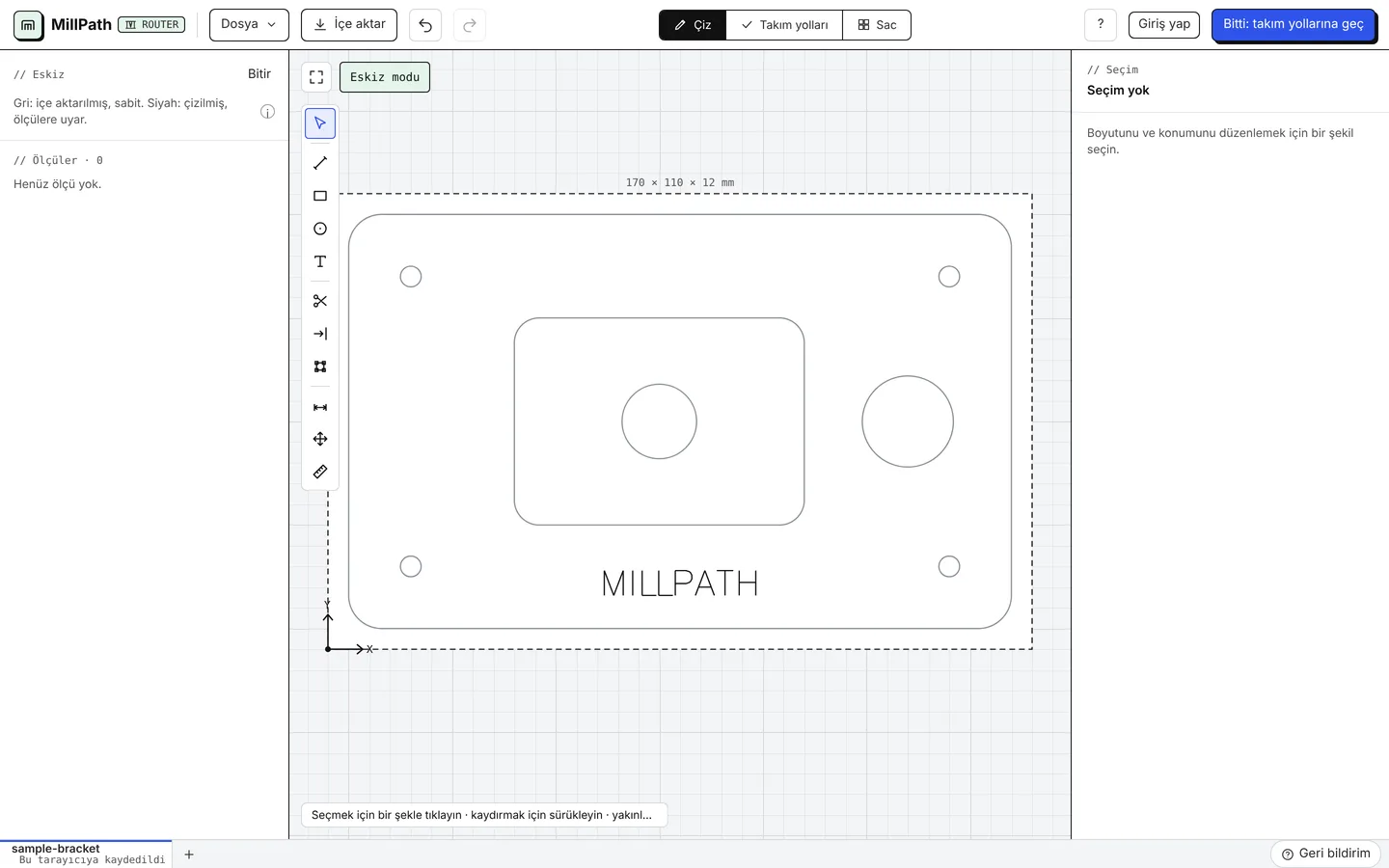

Çiz (üstte), operasyonların kullandığı şekilleri çizer ve değiştirir. Her aracın bir kısayol tuşu vardır. Çizimler İçe aktar ile gelir: DXF, DWG (beta: tarayıcıda GNU LibreDWG ile okunur; metinler, taramalar ve ölçüler alınmaz), SVG veya vektöre çevrilecek bir görüntü.

• Seç (V), Çizgi (L), Dikdörtgen (R), Daire (O), Metin (X): tıklayarak çizin ya da ölçü ve mesafeleri yazın.
• Buda (T) ve Uzat (E): bir çizgiyi en yakın kesişimlere kadar kırpın ya da bir sonraki eğriye kadar uzatın.
• Noktaları düzenle (N): bir çizgiye veya dış hatta tıklayın, sonra noktalarını sürükleyin (diğer şekillerin noktalarına ve ızgaraya yakalanır; yakalamasın diye Alt'a basılı tutun). Bir kenara çift tıklamak nokta ekler, bir noktaya çift tıklamak onu siler. Çok fazla noktası olan bir dış hat (dosyadan gelen bir eğri) önce sadeleştirilir: Düzenle altındaki Noktaları sadeleştir, şekli çok daha az noktayla 0,05 mm içinde tutar; Daireyi noktalara çevir, bir daireyi 72 noktalı bir dış hatta dönüştürür.
• Ölçü (D), Taşı / kopyala (M), Ölç (Q): sonraki düzenlemelerde korunan ölçüler, taşıma ve kopyalama, ölçme.

Ölçülerden parça

Dosya → Ölçülerden parça…, birkaç ölçüden sık kullanılan bir parçayı çizer: bir flanş veya pul (dış çap, iç delik, bir delik çemberi üzerinde cıvata delikleri), delikli bir plaka (ölçü, köşe radyusu, kenarlar boyunca delikler, bir orta delik), bir köşe takviyesi (iki kol, kaynak için kırpılmış köşe, delikler, bir hafifletme deliği) veya bir L braket (iki kol, iç radyus, iki kol boyunca delikler). Ölçüler uymadığında uyarır (kenardan taşan bir delik, üst üste binen cıvata delikleri) ve parçayı çizilenlerin yanına, düzenleyip nesting yapabileceğiniz ve kesebileceğiniz normal şekiller olarak ekler. Bkz. Ölçüden parça, maliyet ve teklif.

Düzenle (seçili şekiller)

Şekiller seçiliyken Çiz görünümünde (plazma ve lazer makinelerinde Takım yolları görünümünde de) Düzenle köşe yuvarlatmayı ve iki veya daha fazla kapalı şekille şunları sunar: Birleştir (hepsinin çevresinde tek dış hat), Çıkar (ilk seçilenden diğerleri çıkarılır), Kesiştir (yalnızca üst üste bindikleri yer), Hariç tut (üst üste binmedikleri yer) ve Parçalara böl (her çakışma ayrı bir parça; çok renkli dolgular ve kakma için). Yeni dış hatlar ilk şeklin katmanını ve dosya rengini korur.

Yol üzerinde metin

Bir metin (tek çizgi veya dış hatlı) ile bir çizgi, dış hat veya daire seçin, sonra Metni yola yerleştir: metin yol boyunca kıvrılır. Yol boyunca, metni hizalamasının koyduğu yerden kaydırır (sola hizalı: başlangıç, ortalı: orta, sağa hizalı: son); Diğer taraf, metni ters yönde yerleştirir (dairenin içi yerine dışına). Düzleştir eski haline getirir. Metin yolun bir kopyasını saklar, bu yüzden yol şeklini silebilirsiniz.

Değişken metin (seri numaraları)

Tek çizgi bir metinde {n} bir seri numarası kazır, {n:3} aynısını 3 haneli (007), {date} ise bugünün tarihini. Çizim kalıbı gösterir; program değerleri kazır. Sonraki numarayı ve artışı ayarlamak için metni seçin; Her dışa aktarma ya da gönderimden sonra ilerlet açıkken her dışa aktarma veya gönderim bir sonraki numarayı kullanır.
