Vẽ và chỉnh sửa hình

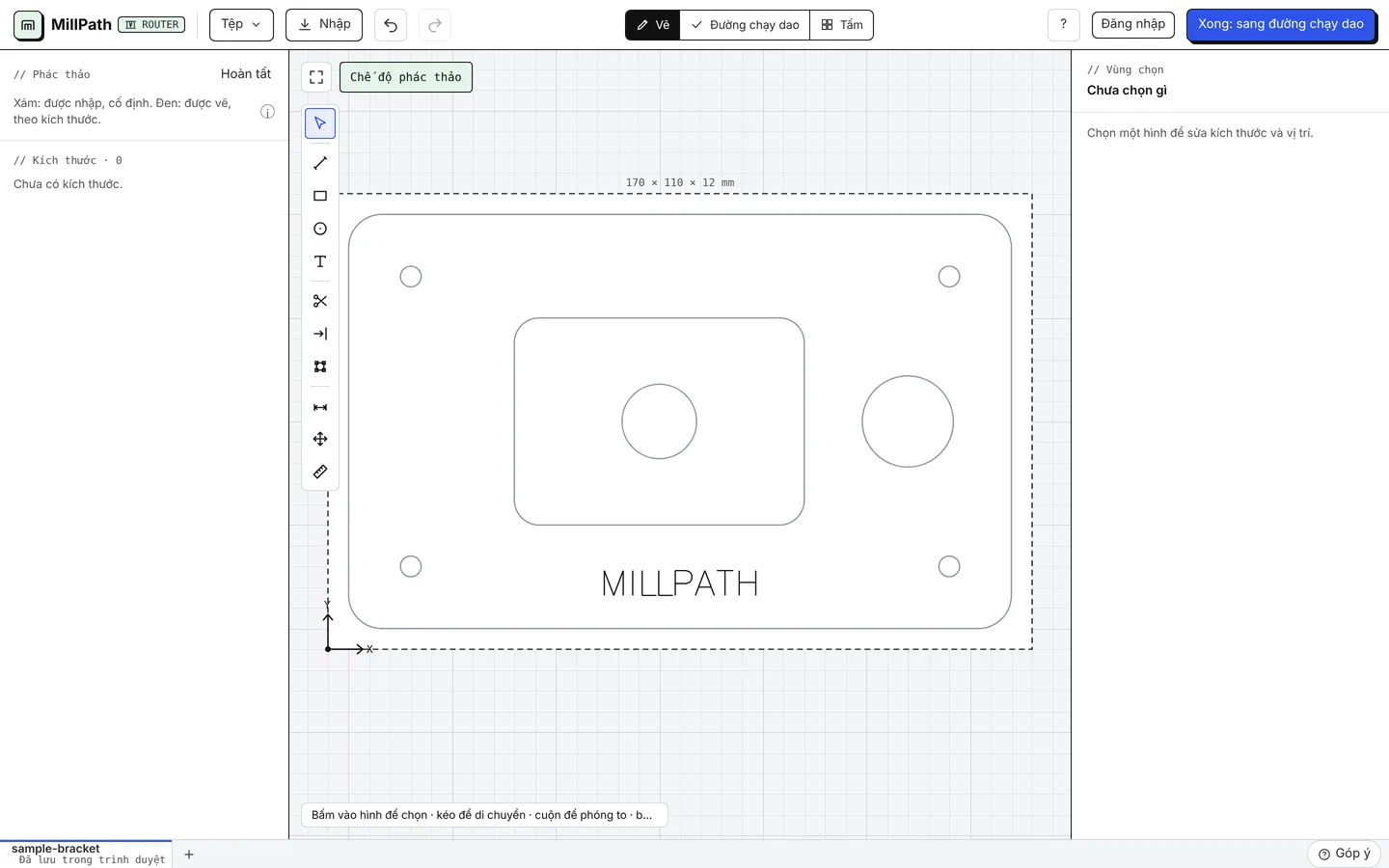

Vẽ (ở trên cùng) dùng để vẽ và sửa các hình mà nguyên công dùng. Mỗi công cụ vẽ có một phím tắt. Bản vẽ có sẵn thì đưa vào bằng Nhập: DXF, DWG (beta: đọc ngay trong trình duyệt bằng GNU LibreDWG; chữ, mặt cắt gạch chéo và kích thước không được đọc), SVG, hoặc một ảnh để dò nét.

• Chọn (V), Đường thẳng (L), Hình chữ nhật (R), Hình tròn (O), Chữ (X): vẽ bằng cách bấm chuột, hoặc nhập kích thước và khoảng cách.
• Cắt xén (T) và Mở rộng (E): cắt ngắn một đường tới các giao điểm gần nhất, hoặc kéo dài nó tới đường cong kế tiếp.
• Sửa điểm (N): bấm vào một đường hoặc đường bao, rồi kéo các điểm của nó (điểm sẽ bắt vào điểm của các hình khác và vào lưới; giữ Alt để không bắt điểm). Bấm đúp vào một cạnh để thêm điểm, vào một điểm để xóa điểm đó. Đường bao có quá nhiều điểm (đường cong từ file) sẽ được đơn giản hóa trước: Giảm điểm trong menu Sửa giữ hình sai lệch không quá 0,05 mm với ít điểm hơn nhiều; Đường tròn thành điểm biến một hình tròn thành đường bao 72 điểm.
• Kích thước (D), Di chuyển / sao chép (M), Đo (Q): kích thước vẫn giữ đúng sau các lần sửa sau, di chuyển và sao chép, và đo.

Chi tiết theo kích thước

Tệp → Chi tiết theo kích thước… vẽ một chi tiết thông dụng chỉ từ vài kích thước: mặt bích hoặc long đền (đường kính ngoài, lỗ giữa, lỗ bu lông trên vòng tâm lỗ), tấm có lỗ (kích thước, bán kính góc, lỗ dọc theo các cạnh, một lỗ giữa), tấm gân tăng cứng (hai cạnh góc vuông, góc vát để chừa chỗ mối hàn, lỗ, một lỗ giảm trọng lượng) hoặc ke góc chữ L (hai cánh, góc lượn bên trong, lỗ dọc theo cả hai cánh). Phần mềm báo khi kích thước không hợp lý (lỗ lấn ra ngoài mép, lỗ bu lông chồng lên nhau) và thêm chi tiết bên cạnh những gì đã vẽ, dưới dạng hình bình thường để sửa, nesting và cắt. Xem Chi tiết từ kích thước, chi phí và báo giá.

Sửa (các hình đang chọn)

Khi đang chọn hình, trong Vẽ (và với máy plasma, laser thì cả trong Đường chạy dao), Sửa có Bo góc và, khi chọn từ hai hình kín trở lên: Gộp (một đường bao bao quanh tất cả), Trừ (hình chọn đầu tiên trừ đi các hình còn lại), Giao (chỉ phần chồng lên nhau), Loại trừ (phần không chồng lên nhau) và Chia thành mảnh (mỗi phần chồng lên nhau thành một mảnh riêng, dùng cho tô nhiều màu và khảm). Đường bao mới giữ layer và màu file của hình đầu tiên.

Chữ chạy theo đường dẫn

Chọn một chữ (chữ nét đơn hoặc chữ đường bao) và một đường thẳng, đường bao hoặc hình tròn, rồi bấm Đặt chữ lên đường dẫn: chữ sẽ uốn theo đường đó. Dọc đường dẫn dịch chữ ra khỏi vị trí mà kiểu căn lề đặt nó (trái: điểm đầu, giữa: điểm giữa, phải: điểm cuối); Phía bên kia cho chữ chạy theo chiều ngược lại (bên ngoài hình tròn thay vì bên trong). Duỗi thẳng đưa chữ về lại như cũ. Chữ giữ một bản sao của đường dẫn, nên bạn có thể xóa hình đường dẫn đi.

Chữ biến đổi (số sê-ri)

Trong chữ nét đơn, {n} khắc số sê-ri, {n:3} cũng vậy nhưng đủ 3 chữ số (007), {date} khắc ngày hôm nay. Bản vẽ hiện mẫu; chương trình khắc giá trị thật. Chọn chữ để đặt số tiếp theo và bước tăng; khi bật Tăng số sau mỗi lần xuất hoặc gửi, mỗi lần xuất hoặc gửi sẽ dùng số kế tiếp.
