Độ cao và chiều sâu

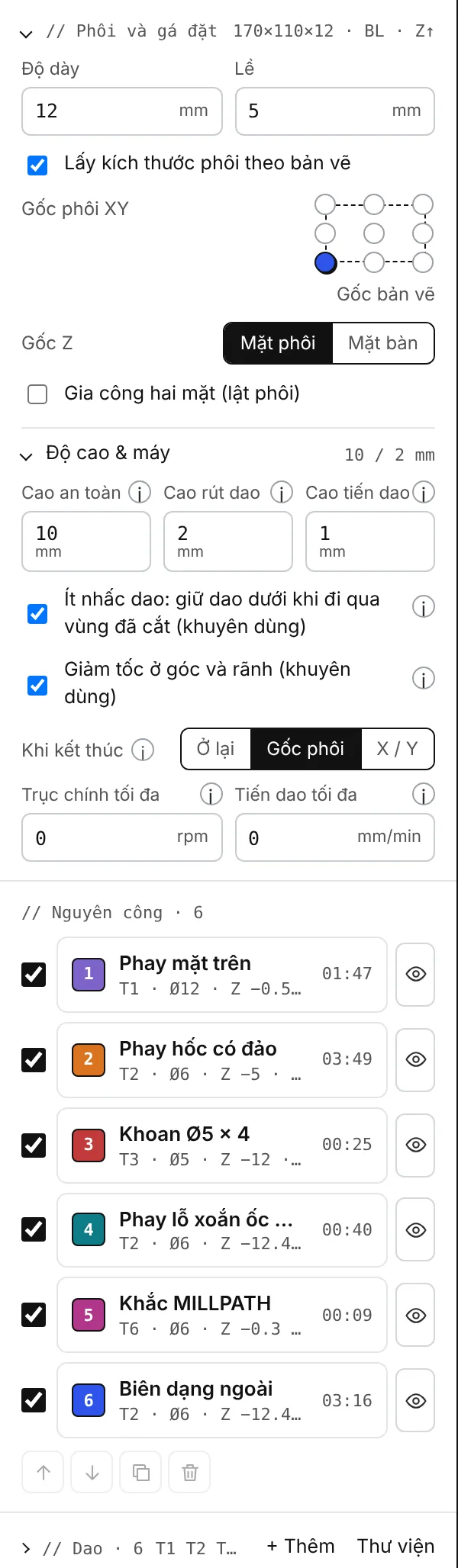

Cả hai nằm ở đầu bảng bên trái. Phôi và gá đặt: độ dày, lề quanh bản vẽ, lấy kích thước phôi theo bản vẽ, gốc phôi, gốc Z và gia công hai mặt. Độ cao & máy: độ cao an toàn, độ cao rút dao, độ cao bắt đầu tiến dao, ít nhấc dao (giữ dao dưới khi đi qua vùng đã cắt), và bên dưới là giới hạn hành trình của máy và chỗ dao dừng chờ khi chương trình kết thúc.
Mọi độ cao đều tính từ gốc Z. Khi gốc Z đặt trên mặt phôi (mặc định), các đường cắt nằm dưới 0; khi gốc Z đặt trên mặt bàn, mặt phôi nằm ở độ cao bằng độ dày phôi. File G-code ghi rõ bạn chọn cách nào, ở phần đầu file.
| Độ cao | Dùng để |
|---|---|
| Độ cao an toàn | Chạy nhanh giữa các nguyên công, khi thay dao, lúc bắt đầu và kết thúc chương trình. Đặt cao hơn kẹp phôi và ê tô. |
| Độ cao rút dao | Chạy nhanh giữa các đường cắt trong cùng một nguyên công, thấp hơn độ cao an toàn để dao bớt thời gian chạy không. |
| Độ cao bắt đầu tiến dao | Dao chạy nhanh xuống chỉ dừng cách bề mặt còn phải cắt một khoảng này; đoạn còn lại đi bằng tốc độ tiến dao, không bao giờ chạy nhanh vào vật liệu. |
| Chiều sâu bắt đầu | (theo từng nguyên công) bắt đầu cắt ở độ sâu này dưới mặt phôi, khi phần vật liệu phía trên đã được bóc đi. |
| Độ cao an toàn riêng | (theo từng nguyên công) độ cao an toàn và độ cao rút dao riêng, ví dụ để vượt qua một kẹp phôi cao nằm sát một chi tiết. |
Chiều sâu
Chiều sâu là độ sâu một nguyên công cắt xuống, tính từ mặt phôi. Chiều sâu lớp cắt chia nó thành nhiều lớp cắt. Một đường phay biên dạng cắt rời chi tiết sẽ xuống thấp hơn đáy phôi một chút (mặc định 0,4 mm) để chi tiết tách hẳn ra; kiểm tra an toàn sẽ báo mọi đường cắt đi sâu quá đáy phôi, ăn vào mặt bàn.
Khi chương trình kết thúc, dao nâng lên độ cao an toàn rồi dừng chờ ở chỗ bạn chọn trong Khi kết thúc: trên đường cắt cuối, tại gốc phôi hoặc tại một vị trí X / Y.
