// Documentazione

Quote e profondità

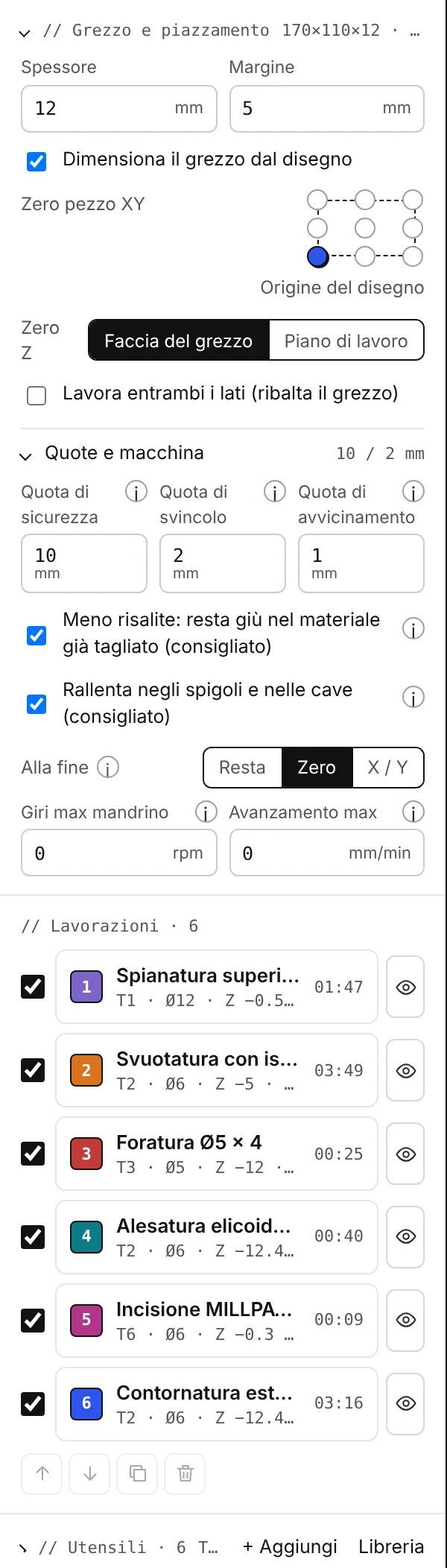

Grezzo e piazzamento, e Quote e macchina, aperti nel pannello di sinistra.

Le trovi entrambe in cima al pannello di sinistra. Grezzo e piazzamento: spessore, margine attorno al disegno, dimensioni del grezzo prese dal disegno, zero pezzo, zero Z e lavorazione su entrambi i lati. Quote e macchina: quota di sicurezza, svincolo, quota di avvicinamento, meno risalite (resta giù nel materiale già tagliato) e, sotto, i limiti della macchina e il punto dove l'utensile si ferma a fine lavoro.

Zero pezzo X Yun angolo, un lato, il centroin basso a sinistra (predefinito) o l'origine del disegno Z0 sulla faccia del grezzo o Z0 sul piano Zero Zfaccia grezzo: si taglia sotto 0piano: la faccia è a +spessore
Lo zero pezzo in X e Y, e lo zero Z sulla faccia del grezzo o sul piano di lavoro (Grezzo e piazzamento).

Le quote si misurano dallo zero Z. Con lo zero Z sulla faccia del grezzo (il predefinito) i tagli scendono sotto lo zero; con lo zero Z sul piano di lavoro, la faccia del grezzo si trova all'altezza dello spessore del grezzo. Quale dei due è stato scelto lo dice il file, nell'intestazione.

Sicurezza: tra lavorazioni, cambi utensile Svincolo: tra i tagli di una lavorazione Avvicinamento: fine rapido, poi avanza Z0 sul grezzo taglio in avanzamento profondità
Quota di sicurezza, svincolo e quota di avvicinamento sopra il grezzo; il taglio sotto.
QuotaA cosa serve
Quota di sicurezzaI rapidi tra una lavorazione e l'altra, ai cambi utensile e a inizio e fine programma. Mettila sopra staffe e morse.
Quota di svincoloI rapidi tra i tagli di una stessa lavorazione, più bassa della quota di sicurezza, così l'utensile passa meno tempo in aria.
Quota di avvicinamentoLe discese in rapido si fermano a questa distanza sopra la superficie ancora da tagliare; il resto si fa in avanzamento, mai in rapido dentro il materiale.
Profondità iniziale(per lavorazione) il taglio comincia a questa distanza sotto la faccia del grezzo, quando il materiale sopra è già stato tolto.
Quote proprie(per lavorazione) una quota di sicurezza e di svincolo solo sue, ad esempio per passare sopra una staffa alta vicino a un dettaglio.

Profondità

La profondità è quanto scende una lavorazione dalla faccia del grezzo. La profondità di passata la divide in passate. Una contornatura che stacca il pezzo scende un po' sotto il grezzo (0,4 mm di default) così il pezzo si libera; i controlli di sicurezza segnalano ogni taglio che va sotto il fondo del grezzo, dentro il piano di lavoro.

A fine programma l'utensile sale alla quota di sicurezza e si ferma dove scegli in Alla fine: sopra l'ultimo taglio, sullo zero pezzo o in una posizione X / Y.
