Laser

Con Laser come macchina, l'elenco delle lavorazioni mostra i layer: ogni colore di un file importato diventa un layer, con la sua potenza, velocità e passate. MillPath è un software di taglio laser e incisione laser che gira nel browser e genera il G-code per i laser GRBL e Marlin.

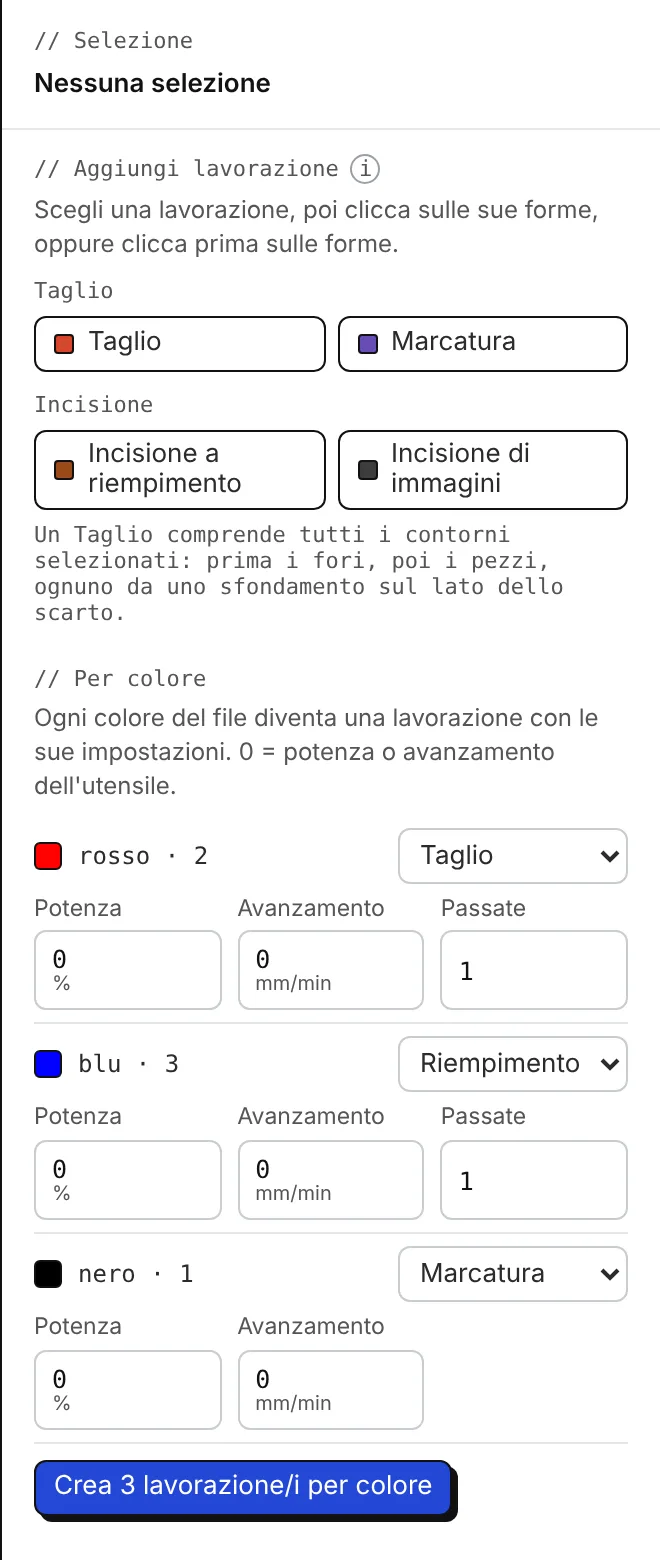

Lavorazioni per colore: ogni colore del file diventa Taglio, Riempimento, Marcatura o niente, con potenza, avanzamento e passate.

// Per colore elenca i colori del disegno e quante forme ha ciascuno. MillPath propone un lavoro per ogni colore: Riempimento per un colore che l'SVG disegna solo come aree piene (loghi, lettere piene), Taglio per i contorni, Marcatura per le linee. Scegli cosa diventa ogni colore (Taglio, Riempimento, Marcatura o niente) e la sua potenza, avanzamento e passate (0 = i valori dell'utensile), poi premi il pulsante sotto l'elenco che crea le lavorazioni.

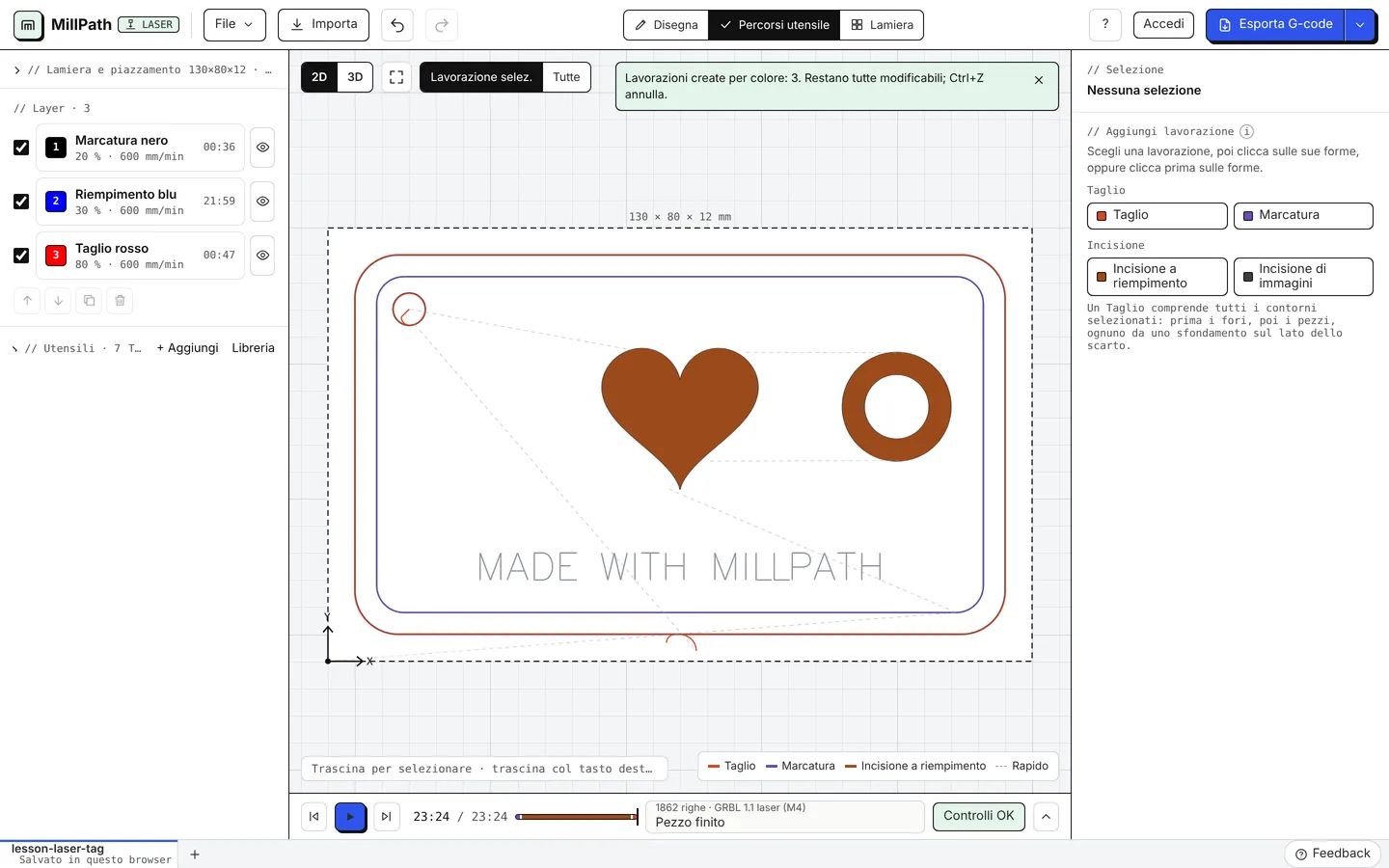

Compaiono come layer a sinistra, con marcature e riempimenti prima del taglio che libera il pezzo; lì puoi modificarle come qualsiasi altra lavorazione.

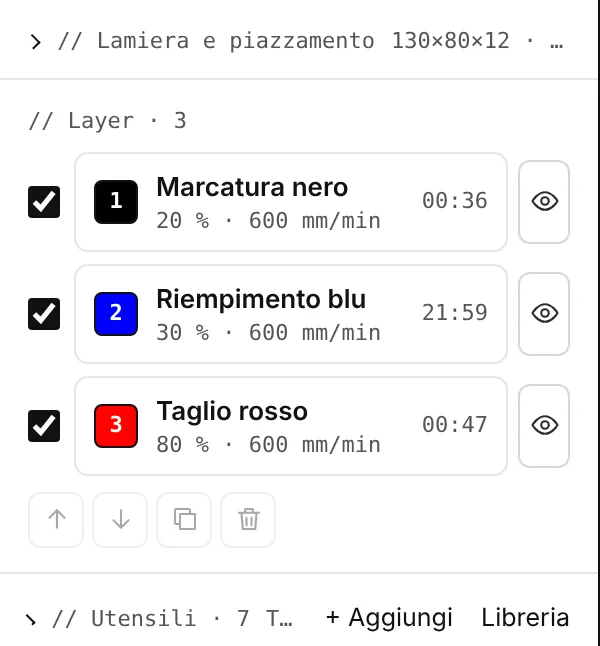

I layer: Marcatura, Riempimento, Taglio, ognuno con potenza, avanzamento e tempo ciclo. — I layer, nell'ordine di taglio

Lavorazioni

Taglio: passante attraverso il materiale, con la larghezza del raggio come kerf, i fori prima dei pezzi che li circondano.
Marcatura: lungo le linee, a bassa potenza.
Incisione a riempimento: l'interno di testi e loghi, a linee o ad anelli. Linee scansiona avanti e indietro (veloce sulle aree grandi); Anelli segue il contorno verso l'interno (bordi netti sulle scritte). Per le linee: angolo, tratteggio incrociato e overscan. I contorni dentro altri contorni restano non incisi, così i vuoti delle lettere restano aperti.
Incisione di immagini: una foto, riga per riga, in scala di grigi (potenza in base al pixel) o a punti (soglia, oppure dithering: Floyd-Steinberg, Jarvis, Stucki, Atkinson, Sierra). Luminosità, contrasto e gamma; l'intervallo linee o i DPI.

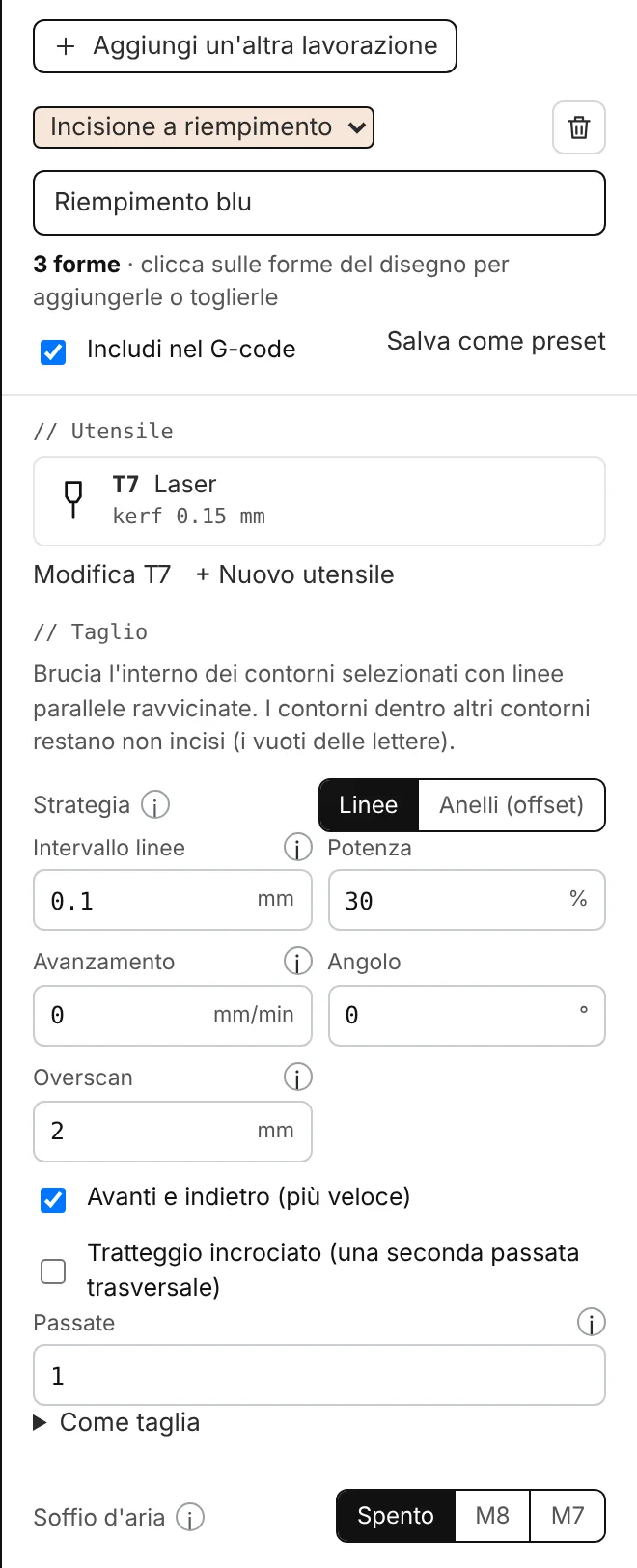

Un layer di Incisione a riempimento: strategia (linee o anelli), intervallo linee, potenza, avanzamento, angolo, overscan, tratteggio incrociato, passate.

L'Incisione a riempimento brucia l'interno dei contorni selezionati con linee parallele ravvicinate (o anelli). Tutte le impostazioni sono nella tabella qui sotto.

Tutte le impostazioni

Impostazione	Cosa fa
Potenza	La potenza della lavorazione; 0 = la potenza del laser (dell'utensile). Marcatura: abbastanza bassa da segnare la superficie senza passarla da parte a parte.
Avanzamento	0 = l'avanzamento dell'utensile.
Passate	Taglia o brucia ogni contorno questo numero di volte: lamiera o pannello più spesso, o un'incisione più profonda.
Riempimento: strategia	Gli anelli seguono il contorno verso l'interno: bordi netti su loghi e scritte. Le linee sono più veloci sulle aree grandi e uniformi.
Riempimento: intervallo linee	La distanza tra le linee. Circa la larghezza del raggio (da 0,08 a 0,15 mm per un laser a diodo) dà un riempimento uniforme; più grande è più veloce e più chiaro.
Riempimento: angolo, avanti e indietro, tratteggio incrociato	La direzione delle linee; incisione in entrambi i sensi (più veloce); una seconda passata trasversale.
Overscan	La testa prosegue oltre ogni estremità con il raggio a zero, così è già a velocità dove brucia (niente bordi scuri).
Immagine: intervallo linee o DPI	La stessa cosa, in mm o in punti per pollice come li conta il software laser (254 DPI = 0,1 mm).
Immagine: potenza per il nero, potenza per il più chiaro	La potenza per i pixel più scuri e per il grigio più chiaro che viene ancora bruciato (dove il materiale inizia a segnarsi).
Immagine: luminosità, contrasto, gamma, inverti	La luminosità schiarisce (+) o scurisce (−) prima l'immagine; un gamma sopra 1 schiarisce i grigi medi (il legno scurisce in fretta: prova da 1,5 a 2,5); inverti brucia le parti chiare.
Immagine: modalità	Scala di grigi (potenza in base al pixel) o punti: soglia, oppure dithering (Floyd-Steinberg, Jarvis, Stucki, Atkinson, Sierra).

Prima di tagliare

Test materiale: una griglia di quadrati a potenze e velocità diverse, tagliati o riempiti; scegli il migliore e usa i suoi valori.
Cornice (Invia alla macchina): la testa percorre il contorno del lavoro, con il raggio spento o a potenza di puntamento, così vedi dove brucerà.
Passate e soffio d'aria (air assist, M8 / M7) per ogni lavorazione.

Post e invio

Laser GRBL con M4 (potenza dinamica: il raggio segue la velocità effettiva, il migliore per l'incisione) o M3 (potenza costante), e Marlin. Nei nostri test entrambi i post laser GRBL passano dal parser G-code di GRBL 1.1h. Un laser GRBL può lavorare direttamente dal browser via USB: Invia alla macchina (GRBL). Per questo la modalità laser di GRBL deve essere attiva ($32=1).
