// Belgeler
Lazer

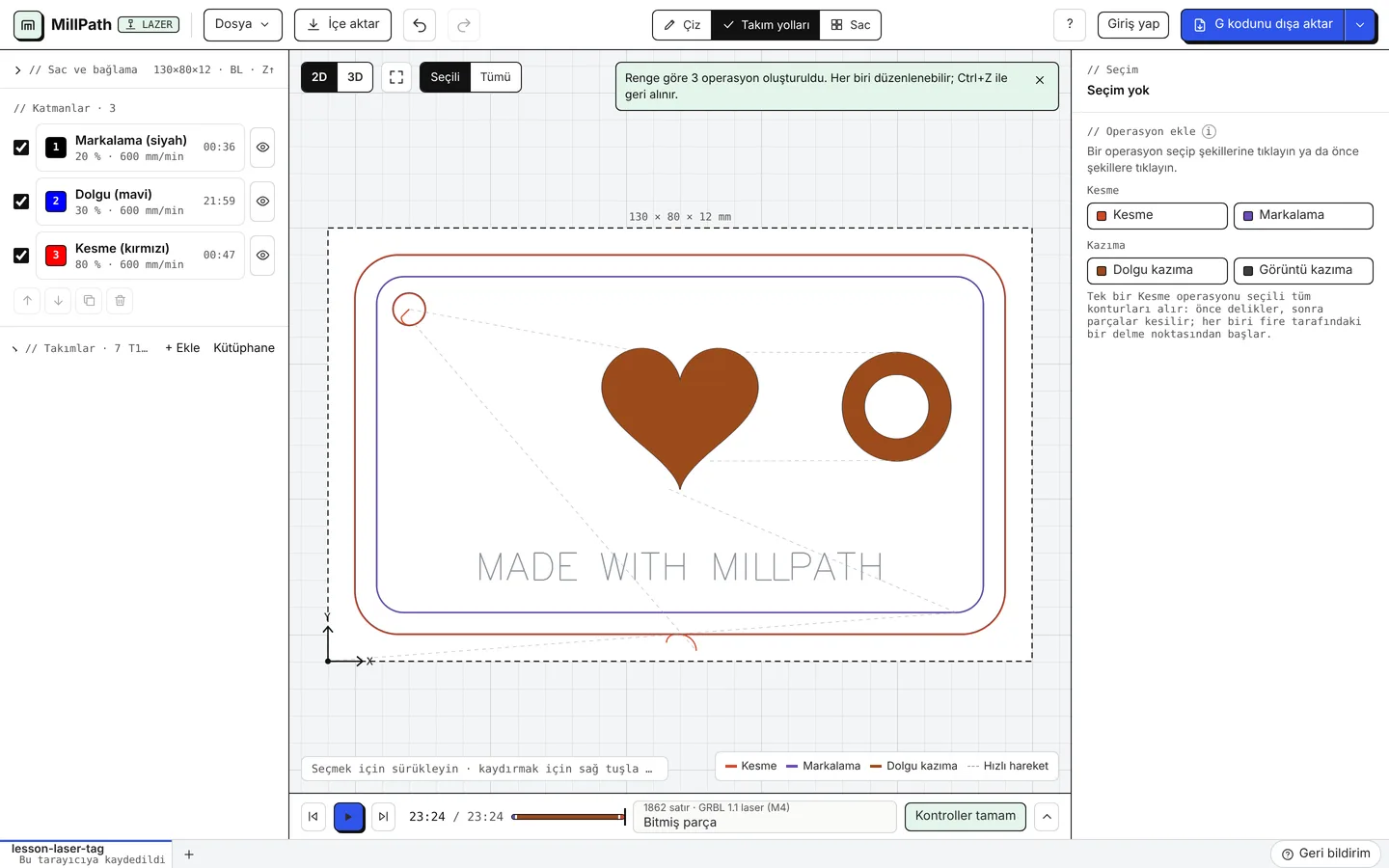

Makine olarak Lazer seçiliyken operasyon listesi katmanları gösterir: içe aktarılan dosyanın her rengi kendi gücü, hızı ve paso sayısıyla ayrı bir katman olur. MillPath, tarayıcıda çalışan bir lazer kesim ve lazer kazıma programı olarak GRBL ve Marlin lazerler için G kodu yazar.

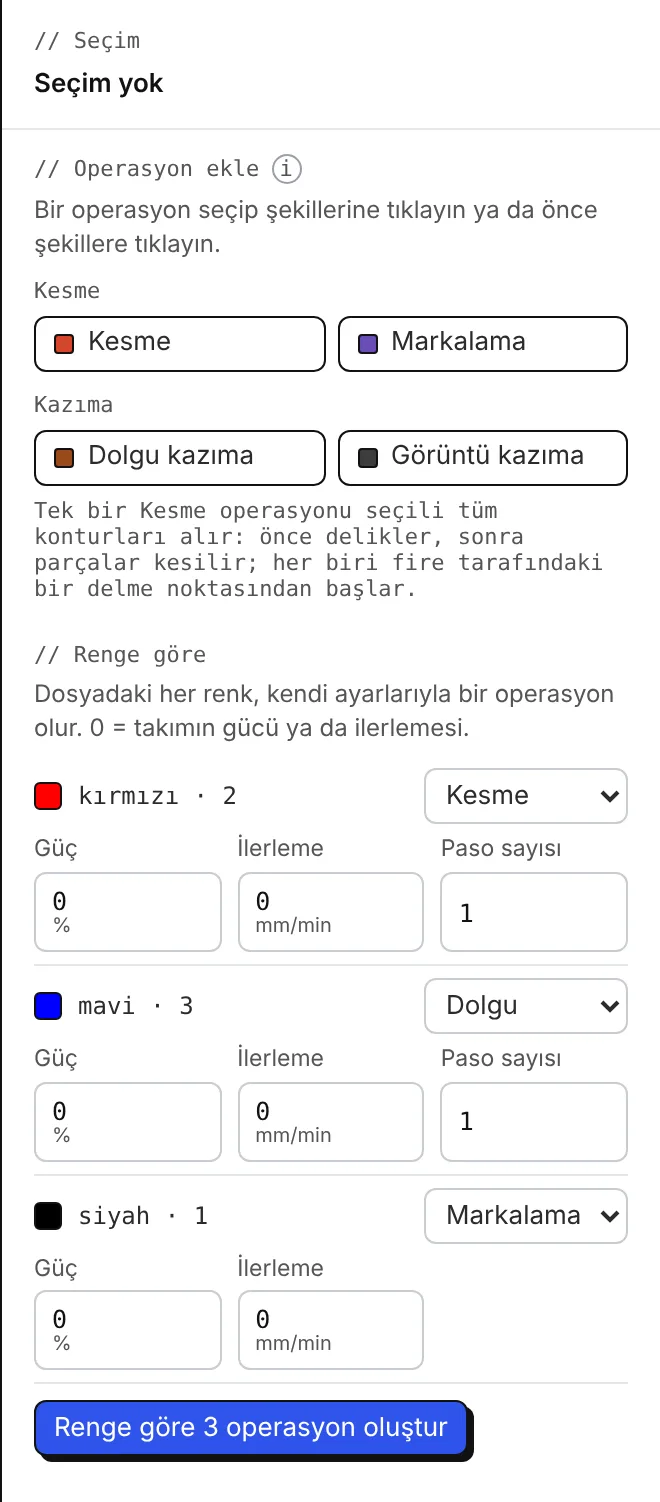

// Renge göre, çizimin renklerini ve her renkte kaç şekil olduğunu listeler. MillPath her renk için bir iş önerir: SVG'nin yalnızca dolu alan olarak çizdiği bir renk (logolar, dolu harfler) için Dolgu, konturlar için Kesme, çizgiler için Markalama. Her rengin ne olacağını (Kesme, Dolgu, Markalama veya hiçbiri) ve gücünü, ilerlemesini ve paso sayısını (0 = takımın değeri) seçin, sonra listenin altındaki, operasyonları oluşturan düğmeye basın.

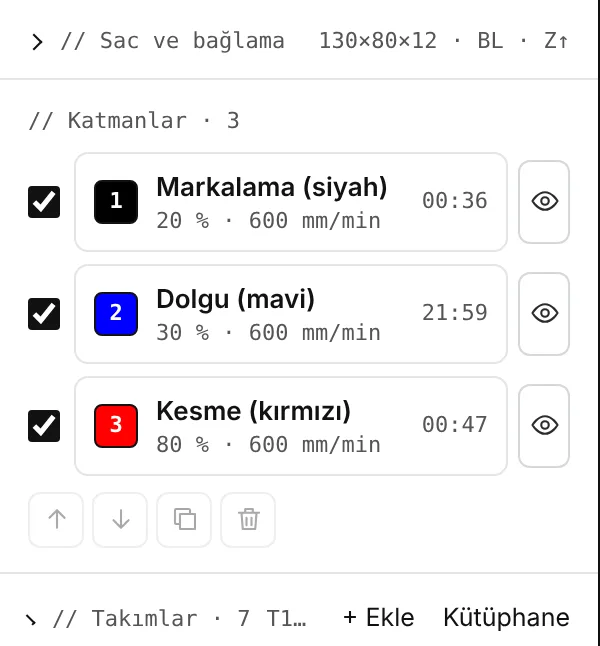

Operasyonlar solda katman olarak görünür; markalamalar ve dolgular, parçayı serbest bırakan kesimden önce gelir. Her birini orada, diğer operasyonlar gibi değiştirebilirsiniz.
Operasyonlar
- Kesme: malzemeyi boydan boya keser; kerf olarak ışın genişliği alınır, delikler çevrelerindeki parçalardan önce kesilir.
- Markalama: düşük güçte, çizgiler boyunca.

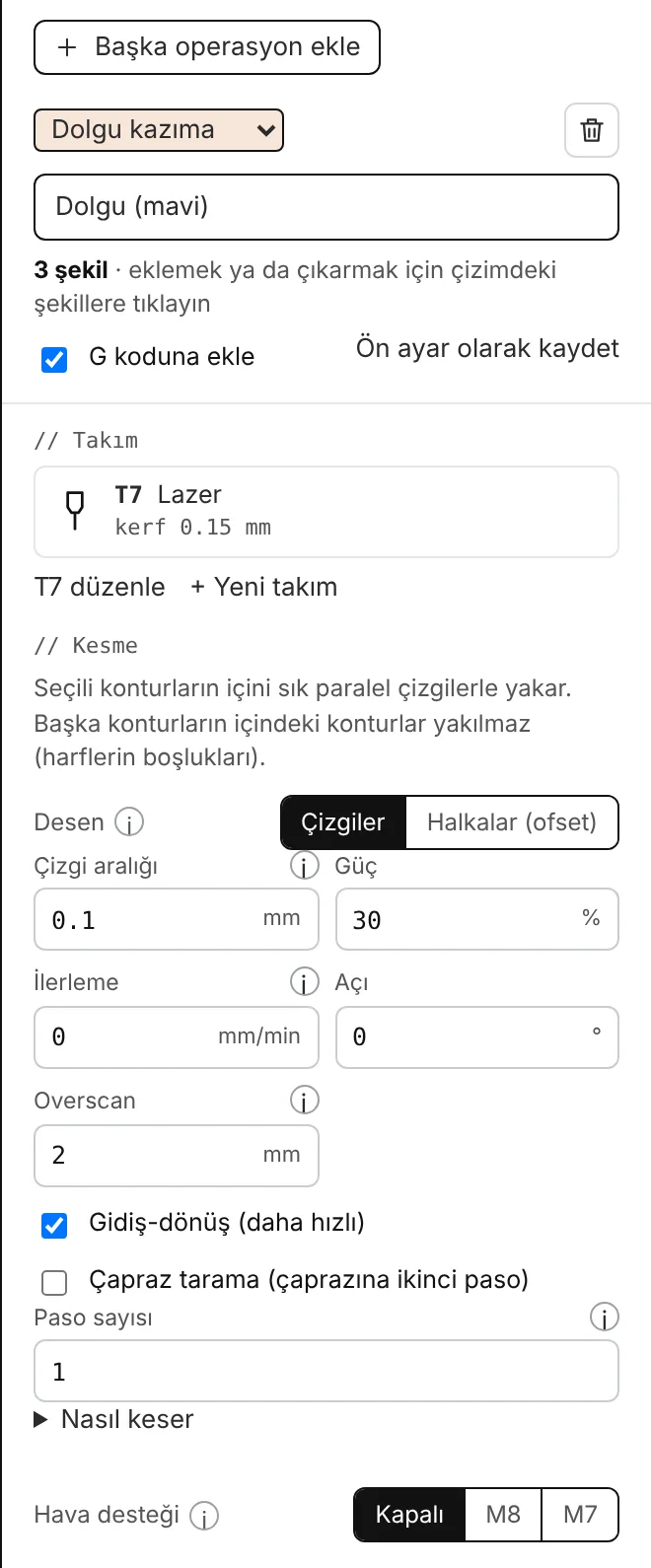

- Dolgu kazıma: yazı ve logoların içi, çizgilerle veya halkalarla. Çizgiler ileri geri tarar (geniş alanlarda hızlı); Halkalar konturu içe doğru izler (yazılarda net kenarlar). Çizgilerde açı, çapraz tarama ve overscan. Başka konturların içindeki konturlar yakılmaz, böylece harflerin boşlukları açık kalır.
- Görüntü kazıma: bir fotoğraf, satır satır, gri tonlamayla (piksele göre güç) veya noktalarla (eşik ya da dithering: Floyd-Steinberg, Jarvis, Stucki, Atkinson, Sierra). Parlaklık, kontrast ve gama; çizgi aralığı veya DPI.
Tüm ayarlar aşağıdaki tabloda.
Tüm ayarlar
| Ayar | Ne işe yarar |
|---|---|
| Güç | Operasyonun gücü; 0 = lazerin (takımın) gücü. Markalamada: yüzeyi delip geçmeden işaretleyecek kadar düşük. |
| İlerleme | 0 = takımın ilerlemesi. |
| Paso sayısı | Her konturu bu kadar kez keser veya yakar: daha kalın levha ya da daha derin kazıma için. |
| Dolgu: desen | Halkalar konturu içe doğru izler: logo ve yazılarda net kenarlar. Çizgiler geniş, düz alanlarda daha hızlıdır. |
| Dolgu: çizgi aralığı | Çizgiler arası mesafe. Yaklaşık ışın genişliği kadar (diyot lazerde 0,08 ile 0,15 mm arası) düzgün bir dolgu verir; daha büyüğü daha hızlı ve daha açık sonuç verir. |
| Dolgu: açı, gidiş-dönüş, çapraz tarama | Çizgilerin yönü; iki yönde de yakma (daha hızlı); çaprazına ikinci bir paso. |
| Overscan | Kafa her uçta ışın sıfırdayken biraz daha ileri gider; böylece yaktığı yerde tam hızdadır (koyu kenar kalmaz). |
| Görüntü: çizgi aralığı veya DPI | Aynı değer; mm olarak ya da lazer yazılımlarının saydığı gibi inç başına nokta olarak (254 DPI = 0,1 mm). |
| Görüntü: siyah için güç, en açık ton için güç | En koyu piksellerin gücü ve hâlâ yakılan en açık grinin gücü (malzemenin iz almaya başladığı yer). |
| Görüntü: parlaklık, kontrast, gama, ters çevir | Parlaklık resmi önce açar (+) veya koyulaştırır (−); 1'in üstündeki gama orta grileri açar (ahşap çabuk kararır: 1,5 ile 2,5 arası deneyin); ters çevir açık kısımları yakar. |
| Görüntü: mod | Gri tonlama (piksele göre güç) veya noktalar: eşik ya da dithering (Floyd-Steinberg, Jarvis, Stucki, Atkinson, Sierra). |
Kesmeden önce
- Malzeme testi: farklı güç ve hızlarda, kesilmiş ya da doldurulmuş karelerden bir ızgara; en iyisini seçip değerlerini kullanın.
- Çerçeveleme (Makineye gönder): kafa, ışın kapalı veya nokta gücündeyken işin dış hattını dolaşır; böylece nereyi yakacağını görürsünüz.
- Her operasyon için paso sayısı ve hava desteği (M8 / M7).
Postlar ve gönderme
M4'lü (dinamik güç: ışın gerçek hızı izler, kazıma için en iyisi) veya M3'lü (sabit güç) GRBL lazer ve Marlin. İki GRBL lazer postu da testlerimizde GRBL 1.1h'nin kendi G kodu ayrıştırıcısından geçiyor. GRBL lazer, USB üzerinden doğrudan tarayıcıdan çalıştırılabilir: Tezgâha gönder (GRBL). Bunun için GRBL'in lazer modu açık olmalıdır ($32=1).
