// Belgeler
Yükseklikler ve derinlikler

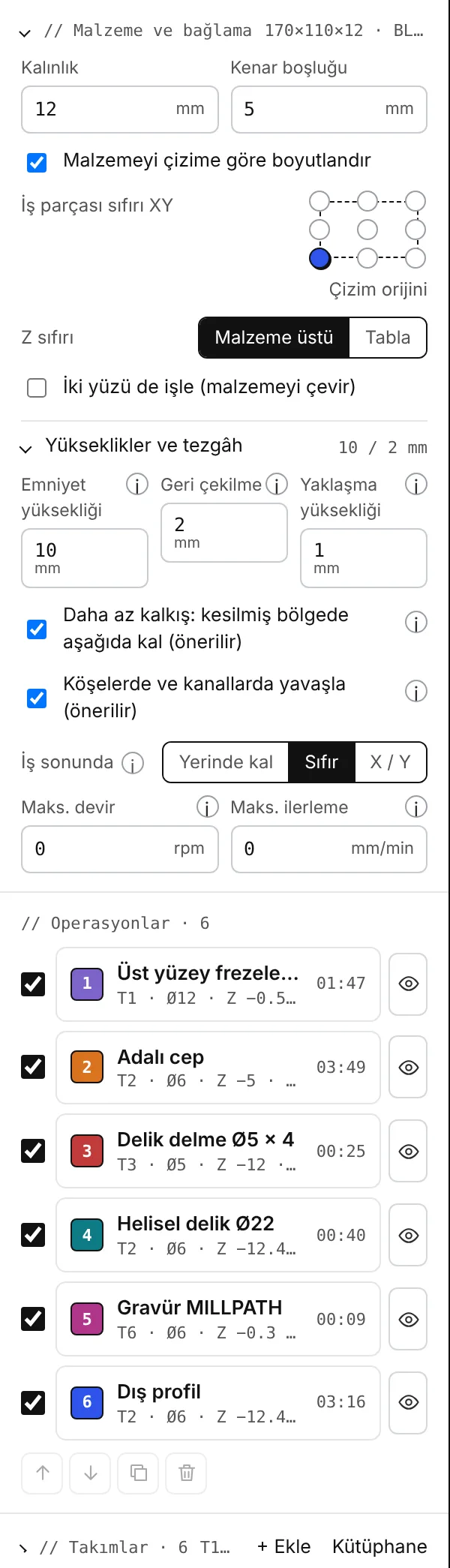

İkisi de sol panelin üstündedir. Malzeme ve bağlama: kalınlık, çizimin çevresindeki pay, malzemeyi çizime göre boyutlandırma, iş parçası sıfırı, Z sıfırı ve iki yüzü işleme. Yükseklikler ve tezgâh: emniyet yüksekliği, geri çekilme, yaklaşma yüksekliği, daha az kalkış (zaten kesilmiş bölgede aşağıda kalma) ve bunların altında tezgâhın sınırları ile iş sonunda takımın beklediği yer.
Yükseklikler Z sıfırından ölçülür. Z sıfırı malzeme üstünde ise (varsayılan) kesimler sıfırın altına iner; Z sıfırı tablada ise malzeme üstü, malzeme kalınlığı kadar yukarıdadır. Hangisinin seçildiği dosyanın başlığında yazar.
| Yükseklik | Ne için |
|---|---|
| Emniyet yüksekliği | Operasyonlar arasındaki, takım değiştirmelerdeki ve program başı ile sonundaki hızlı hareketler. Bağlama elemanlarının ve mengenelerin üstünde bir değer girin. |
| Geri çekilme | Aynı operasyonun kesimleri arasındaki hızlı hareketler; emniyet yüksekliğinden alçaktır, takım havada daha az zaman geçirir. |
| Yaklaşma yüksekliği | Hızlı inişler, kesilecek yüzeyin bu kadar üstünde durur; kalanı ilerlemeyle iner, malzemeye asla hızlı hareketle girilmez. |
| Başlangıç derinliği | (operasyon başına) üstteki malzeme zaten alınmışsa kesim, malzeme üstünün bu kadar altında başlar. |
| Kendi emniyet yükseklikleri | (operasyon başına) operasyonun kendi emniyet ve geri çekilme yüksekliği; örneğin bir detayın yanındaki yüksek bir bağlamanın üstünden geçmek için. |
Derinlikler
Derinlik, bir operasyonun malzeme üstünden ne kadar derine kestiğidir. Paso derinliği bunu pasolara böler. Parçayı kesip çıkaran bir profil, parça serbest kalsın diye malzemenin biraz altına iner (varsayılan 0,4 mm); malzemenin altından tablaya giren her kesimi güvenlik kontrolleri işaretler.
Program sonunda takım emniyet yüksekliğine çıkar ve İş sonunda altında seçtiğiniz yerde bekler: son kesimin üstünde, iş parçası sıfırında ya da bir X / Y konumunda.
