ตรวจสอบความปลอดภัยและข้อความ

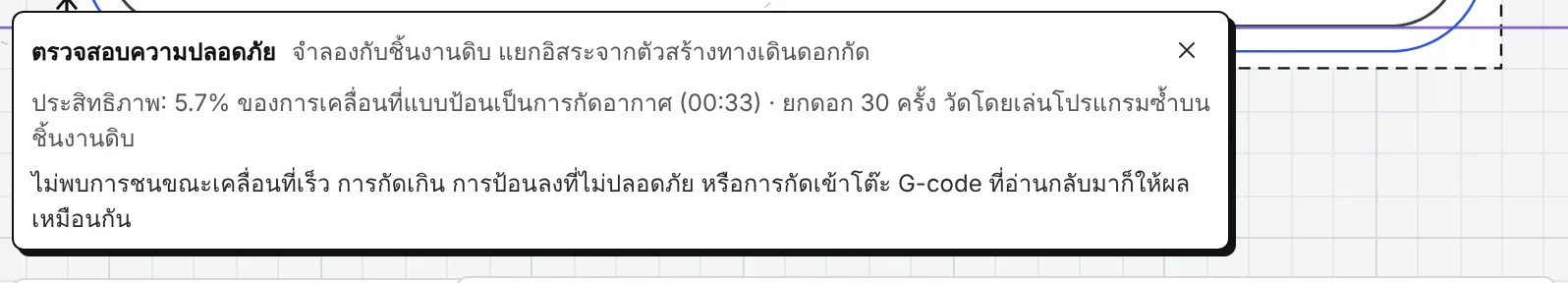

ทุกครั้งที่ขั้นตอนงานเปลี่ยน MillPath จะจำลองทางเดินดอกกัด (Toolpath) และอ่าน G-code กลับมาตรวจ ตรวจสอบผ่าน หมายถึงไม่พบปัญหาใดในรายการด้านล่าง หากมีตัวเลขขึ้น คลิกเพื่อเปิดรายการ และแต่ละปัญหาแสดงบนแบบได้ตรงจุดที่เกิดขึ้น
ในทางเดินดอกกัด
| ปัญหา | ความหมาย | วิธีแก้ |
|---|---|---|
| เคลื่อนที่เร็วเข้าเนื้อวัสดุ | การเคลื่อนที่เร็ว (G0) จะผ่านเข้าไปในเนื้อวัสดุ | เพิ่มระยะยกดอกหรือระยะปลอดภัย หรือตรวจความลึกเริ่มต้น |
| ป้อนลงด้วยดอกที่ป้อนลงตรงไม่ได้ | ดอกกัดที่ไม่มีคมตัดกลาง (Center cutting) ป้อนลงตรงเข้าเนื้อวัสดุ | ใช้การลงแบบลาดเอียง ใช้ดอกที่ตัดกลางได้ หรือเจาะรูนำไว้ก่อน |
| กัดเกิน | การกัดเข้าไปในเนื้อวัสดุที่ขั้นตอนงานนี้ต้องเก็บไว้ (ผนัง เกาะ หรือเผื่อเนื้อ) | ตรวจด้านที่กัด ขนาดดอกกัด และรูปทรงที่เลือก |
| ต่ำกว่าชิ้นงานดิบ | การเคลื่อนที่ลงต่ำกว่าผิวล่างของชิ้นงานดิบ เข้าไปในโต๊ะหรือแผ่นรองตัด | ลดความลึก การตัดทะลุต้องเผื่อเพิ่มเพียงเล็กน้อย |
ในไฟล์ G-code (อ่านกลับ)
| ข้อความ | ความหมาย |
|---|---|
| ไม่มี G20 / G21 (หรือไม่มีการป้องกันหน่วย) | คอนโทรลเลอร์จะใช้หน่วยที่ค้างไว้ล่าสุด |
| กัดขณะสปินเดิลหยุด | มีการเคลื่อนที่แบบป้อนก่อนที่สปินเดิลจะเปิด |
| ความเร็วที่ทางเดินดอกกัดไม่ได้ใช้ | อัตราป้อนในไฟล์ไม่ตรงกับอัตราป้อนใดของทางเดินดอกกัด ส่วนใหญ่เกิดจากหน่วยอัตราป้อนผิด (ต่อวินาทีแทนต่อนาที) |
| ไฟล์ไม่ตรงกับทางเดินดอกกัด | เมื่ออ่านกลับ การกัดหรือการเคลื่อนที่เร็วห่างจากทางเดินดอกกัดที่ตรวจแล้วเกิน 0.02 mm |
| คำสั่งที่การตรวจสอบอ่านไม่ได้ | โพสต์เขียนบางอย่างที่ MillPath อ่านตามไม่ได้ ให้ตรวจโพสต์ |
โพสต์ที่อ่านกลับไม่ผ่านถือเป็นปัญหาของโพสต์: ให้เปรียบเทียบกับไฟล์ที่รันได้บนเครื่องของคุณ หรือให้ MillPath เรียนรู้โพสต์
ขั้นตอนงานที่ต้องตรวจสอบ
ขั้นตอนงานที่คำนวณไม่ได้จะถูกทำเครื่องหมาย ต้องตรวจสอบ ในรายการ พร้อมเหตุผลในค่าตั้งของขั้นตอนงานนั้น กรณีที่พบบ่อย:
| ข้อความ | สิ่งที่ต้องทำ |
|---|---|
| ดอกกัดใหญ่เกินไป / เล็กเกินไป | รูปทรงเล็กกว่าดอกกัด หรือดอกกัดเล็กเกินไปสำหรับขั้นตอนงาน (เช่น กัดรูแบบเกลียว) |
| ป้อนลงไม่ได้ | ไม่มีที่ให้ดอกลง ให้ใช้ดอกที่เล็กลงหรือลงแบบลาดเอียง |
| จุดยึดสูงหรือกว้างเกินไป | จุดยึดต้องต่ำกว่าความลึก และต้องวางบนเส้นขอบได้ |
| กัดเก็บเนื้อที่เหลือต้องใช้ดอกก่อนหน้าที่ใหญ่กว่า | เลือกดอกที่ใหญ่กว่าซึ่งใช้ไปก่อนหน้า |
| โพสต์นี้ไม่รองรับการต๊าปเกลียว | ใช้กัดเกลียว หรือใช้คอนโทรลเลอร์ที่รองรับต๊าปแบบซิงโครไนซ์ |
| หมายเลขดอกกัดไม่เข้ากับคอนโทรลเลอร์ | เช่น MASSO รับดอกกัดหมายเลข 1 ถึง 100 สำหรับสปินเดิล ให้เปลี่ยนหมายเลขดอกกัด |
คำเตือน
- ชิ้นงานจะหลุดในชั้นสุดท้าย: การกัดตามขอบตัดชิ้นงานออกโดยไม่มีจุดยึด (Tabs) หรือเหลือผิวบาง ให้เพิ่มจุดยึด ใช้เหลือผิวบาง หรือยึดชิ้นงานด้วยวิธีอื่น (สกรู, สุญญากาศ)
- เนื้อวัสดุที่ยังไม่ได้กัด: ในมุมมอง 3D สีเทาแสดงเนื้อวัสดุที่ขั้นตอนงานยังเหลือไว้ (เช่น มุมที่เล็กกว่าดอกกัด) หากจำเป็น ให้เพิ่มกัดเก็บเนื้อที่เหลือด้วยดอกที่เล็กกว่า
ส่งออกได้แม้การตรวจสอบไม่ผ่าน หลังจากกดยืนยัน การตัดสินใจเป็นของคุณ ดู Safety (ความปลอดภัย)
